概述

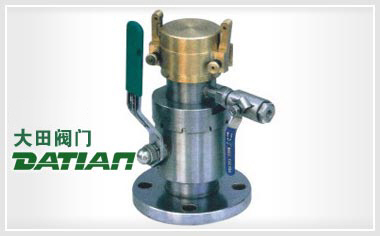

CQA-25P槽車球閥采用法蘭連接安裝在緊急切斷閥下游,出口與同規(guī)格快速接頭配合使用,用來裝卸和卸荷介質時的接通和截斷,待放散閥,適用于液化氣槽車和液氨槽車上,并采用浮動式球體進行啟閉,操作速度快。
主要設計參數(shù)
法蘭連接 |
JB/T79-94、GB9113-2000 |
結構長度 |
GB12221-89 |
公稱通徑 |
DN25、50mm |
公稱壓力 |
PN1.6、2.5、4.0MPa |
主要零件材料
閥體 |
球體、閥桿 |
密封圈 |
填料 |
不銹鋼 |
不銹鋼 |
增強聚四氟乙烯 |
聚四氟乙烯 |
性能規(guī)范
公稱壓力PN |
1.6 |
2.5 |
MPa |
殼體試驗壓力 |
2.4 |
3.75 |
氣密封試驗壓力 |
1.76 |
2.75 |
低壓氣密封試驗壓力 |
0.5~0.7 |
適用介質 |
液化氣、液氨 |
適用溫度 |
-40~+80℃ |
主要性能參數(shù)
公稱壓力 |
殼體試驗 |
密封試驗 |
適用介質 |
適宜溫度 |
2.5 |
3.75 |
2.75 |
液化氣、液氨等 |
-40~+80℃ |
4.0 |
6.0 |
4.4 |
CQA-25P主要外形尺寸和連接尺寸
PN |
DN |
d |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
W |
2.5MPa |
25 |
22 |
194 |
78 |
115 |
85 |
65 |
16 |
2 |
4-14 |
150 |
2.5MPa |
50 |
46 |
230 |
88 |
160 |
125 |
100 |
20 |
3 |
4-18 |
180 |
