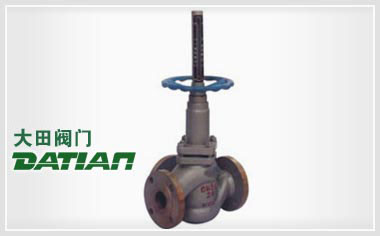

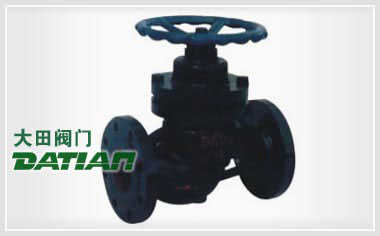

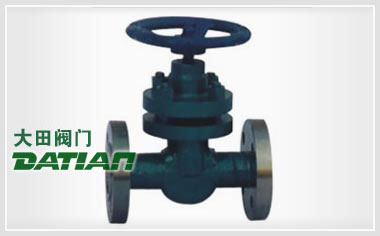

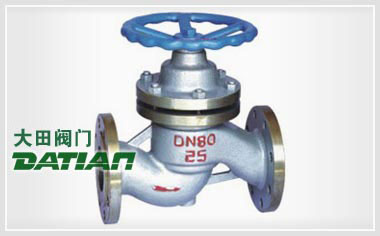

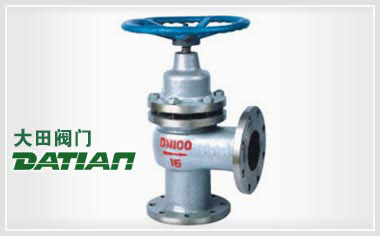

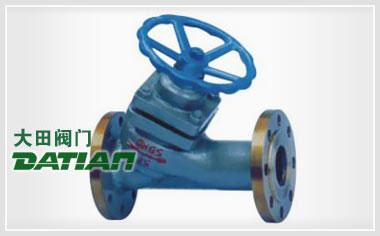

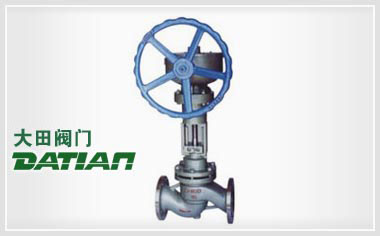

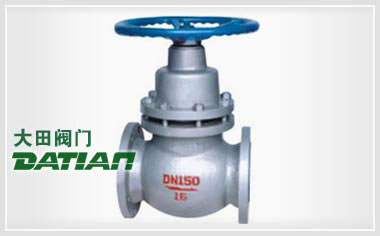

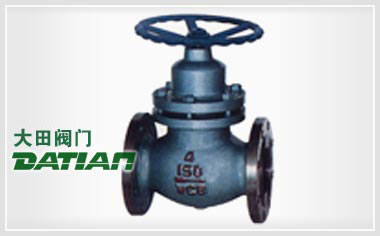

柱塞閥特點：
柱塞閥具有密封性好，結構緊湊，啟門靈活，壽命長，維修方便；但相對價格較高。
柱塞閥選用標準：
- 要求使用在密封要求較高的地方；
- 使用在水、蒸汽、油品（UJ41W-16（25）C）硝酸，醋酸等介質上(UJ41W-16(25)P/R)。
柱塞閥 應用范圍
柱塞閥系列閥門產品適用于治金、電業、化工、煉油、化肥、紡織、輕工、食品等行業中，壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等管道上作為介質流動的啟閉裝置，也可以作為調節流量之用。
柱塞閥 技術參數
| 名稱 | UJ41H-16C性能規范： | UJ41H（Y）-25性能規范： |
| 公稱壓力（PN）： | 1.6Mpa | 2.5-4Mpa |
| 低壓氣密封試驗壓力： | 0.6Mpa | 0.6Mpa |
| 強度試驗壓力（PT）： | 2.4Mpa | 3.75-6Mpa |
| 適用介質： | 蒸汽、油品、水 | 蒸汽、油品、水 |
柱塞閥 主要連接、結構尺寸
DN(mm) 尺寸 |
UJ41H-16C、Y、P、R | |||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 |
| H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 450 | 540 | 640 | 740 | 850 | 970 | 1100 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 |
| t | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 |
| n-φ | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 |
| 重量（千克） | 3．5 | 4．5 | 5．5 | 8 | 11．5 | 15 | 21 | 30 | 42 | 55 | 90 | 142 | 210 | 290 | 500 | |
 |
 |

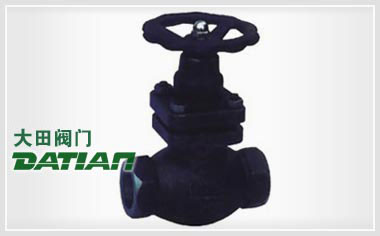

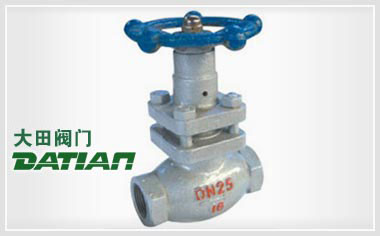

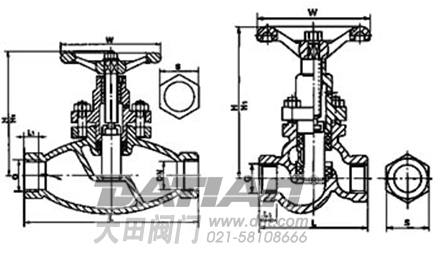

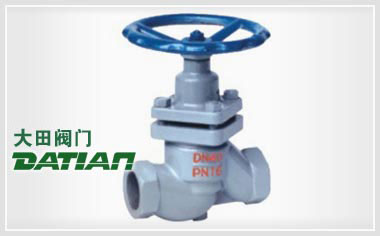

| 內螺絲連接柱塞閥 | 內螺絲連接柱塞閥結構圖 |
