安全閥類別

視頻 & 案例

概述

安全閥是一種由進口靜壓開啟的自動泄壓防護裝置，它是壓力容器最為重要的安全附件之一，它的功能是：當容器內壓力超過某一定值時，依靠介質自身的壓力自動開啟閥門，迅速排出一定數量的介質。當容器內的壓力降到允許值時，閥又自動關閉，使容器內壓力始終低于允許壓力的上限，自動防止因超壓而可能出現的事故，所以安全閥又被稱為壓力容器的最終保護裝置。

安全閥選用標準：

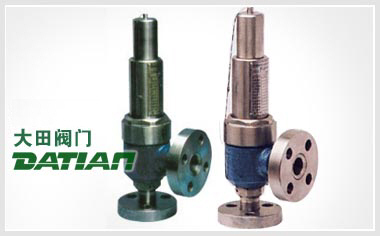

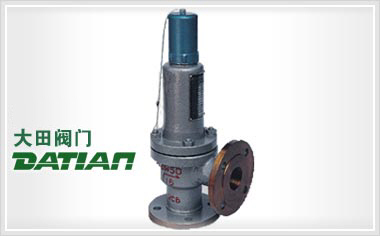

蒸汽鍋爐安全閥一般選用全啟式彈簧安全閥；

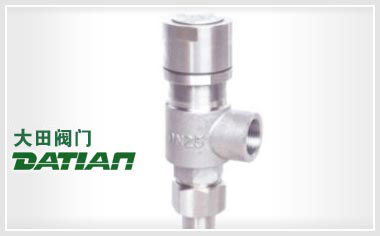

液體介質用安全閥，一般選用微啟式彈簧安全閥；
空氣或其他氣體介質用安全生產閥，一般選用全啟式彈簧式安全閥；
液化石油氣汽車槽或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；

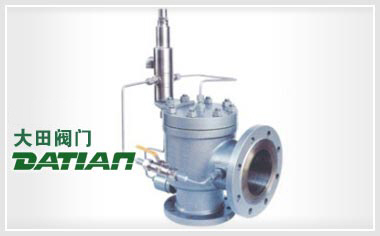

蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥。

安全閥主要零件材料

零件名稱	零件材料代號
零件名稱	C	I	V	P	R
閥體	WCB	ZG1Cr5Mo	ZG12CrMoV	ZG1Cr18Ni9Ti CF（304）	ZG1Cr18Ni12Mo2Ti CF3M（316L）
閥瓣、閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti（304）	CF3M（316L）
導向套、反沖盤	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti（304）	CF3M（316L）
閥蓋	WCB	WCB	ZG15CrMo	WCB/1CRr18Ni9Ti	ZG1Cr18Ni9Ti
密封面材料	鐵基合金	鈷基合金	鈷基合金	鈷基合金	鈷基合金
張簧	50VrVA	50VrVA	50CrVA30W4Cr2VA	50CrVA（表面噴塑）	50CrVA（表面噴塑）

安全閥性能規范（依據GB12243-89標準）

性性規范適用介質	殼體試驗壓力Ps（MPa）	密封試驗壓力PM（MPa）	啟閉壓差 △P（MPa）	排方壓和 Pp（MPa）	開啟高度H（mm）
蒸汽用安全閥	1.5PN	90%Pk或加座壓力最小值，取二者較小值	Pk≤0.4時為≤0.04 Pk>0.4時為≤10%Pk	≤1.03 Pk	全啟式	≥1 4d0
					微啟式	≥1 20d0
空氣或其它氣體用安全閥		Pk<0.3時為Pk-0.03 Pk≥0.3時為90%Pk	Pk≤0.2時為≤0.03 Pk>0.2時為≤15%Pk	≤1.1v	全啟式	≥1 4d0
					微啟式	≥1 20d0
水或其他液體用安全閥			Pk≤0.3時為≤0.06 Pk>0.3時為≤20%Pk	≤1.2Pk	全啟式	≥1 4d0
					微啟式	≥1 20d0

安全閥進出口法蘭規定

法蘭壓力級按表1規定，進出口通徑按表2規定。（MPa）

安全閥公稱壓力PN	1.6	2.5	4.0	6.4	10.0	16.0	32.0
進口法蘭壓力級DN	1.6	2.5	4.0	6.4	10.0	16.0	32.0
出口法蘭壓力級DN	1.6	1.6	1.6	4.0	4.0	4.0/16.0	16.0

安全閥型式	微啟式	全啟式
進口通徑DN	同公稱通徑
出口通徑DN	同公稱通徑	比公稱通徑增大一級或一級以上

問題 & 解決方案

<< 更多

安全閥如何計算

壓力容器安全閥壓力計算一、壓力容器壓力容器公稱直徑/mm（以?xún)?nèi)徑作為它的公稱直徑） 300，（350），400，（450），500，（550），600，（650），700，800，900，1000，（1100），1200，（1300），1400，（1500），1600，（1700），1800，（…
