A28型彈簧全啟式安全閥

用途

A27H型、A28H型彈簧全啟式安全閥適用于工作溫度≤200℃的蒸汽和類似非腐蝕性介質的設備和管路上，當設備和管路內壓力超過允許的值時，閥六自動開啟，繼而全量排放；當壓力降低到規定值時，閥門自動關閉，保證設備安全運行。
全啟式安全閥，是指開啟高度大于等于1/4流道直徑的安全閥。這種安全閥的動作特性屬于兩段作用式安全閥。

適用范圍

此類安全閥應用在蒸汽介質是一般有一個突然全開動作，此突開動作時的壓力為整定壓力（突跳壓力）；應用在空氣介質是，先打開與進口壓力增加開高呈比例升高，然后再突然起跳全開，稱二段式開啟；一般不可用于液體介質。所以，A28型全啟式安全閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保

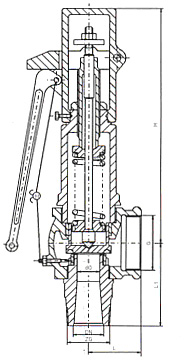

主要尺寸

公稱通徑 DN（mm）	尺寸							重量 （kg）
	do	ZG	G	S	L	L1	H
15	8	1/2″	3/4″	30	40	60	130	1.6
20	12	3/4″	1″	34	45	65	146	2.2
25	15	1″	11/4″	41	50	80	155	2.7
32	20	11/4″	11/2″	45	55	90	170	3.4
40	25	11/2″	2″	50	65	100	255	5.8
50	32	2″	21/2″	60	75	110	295	9
65	40	21/2″	3″	80	90	125	415	23.5

全啟式安全閥基本概述

啟式安全閥是指開啟高度大于等于1/4流道直徑的安全閥。這種安全閥的動作特性屬于兩段作用式安全閥。
應用在蒸汽介質是一般有一個突然全開動作，此突開動作時的壓力為整定壓力（突跳壓力）；
應用在空氣介質是，先打開與進口壓力增加開高呈比例升高，然后再突然起跳全開，稱二段式開啟；一般不可用于液體介質。

微啟式與全啟式的區別

全啟式安全閥：當安全閥入口處的靜壓達到設定壓力時，閥瓣迅速上升至最大高度，最大限度的排出超壓的物料。一般用于可壓縮流體。閥瓣上升高度不小于喉頸的1/4。
微啟式安全閥：當安全閥入口處的靜壓達到設定壓力時，閥瓣位置隨著入口壓力的升高而成比例的升高，最大限度的減少應排除物料。一般用于不可壓縮流體。閥瓣的最大上升高度不小于喉頸的1/20~1/40。
