概述

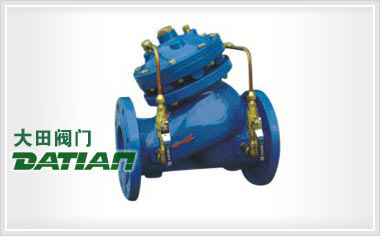

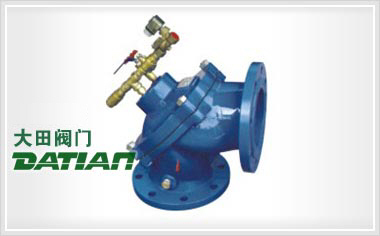

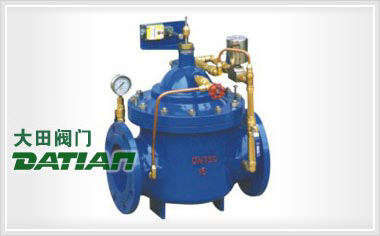

水力控制閥是由閥體,閥蓋,隔膜,彈簧所構成,水力控制閥是一種利用水自潤式閥體,無須另加機油潤滑的機械閥門,水力控制閥具有既能和電磁閥配套又能單獨使用,閥外加過濾機構便于排除故障,維修方便,價格低,使用可靠等特點,尤其在水力噴灌中有廣泛前途。水力控制閥被廣泛應用與高層建筑,給排水行業的給排水管路上。

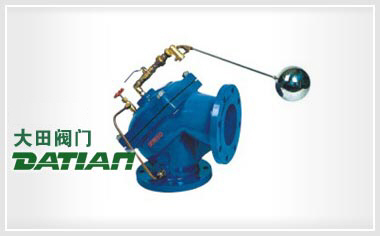

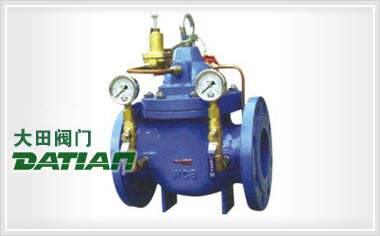

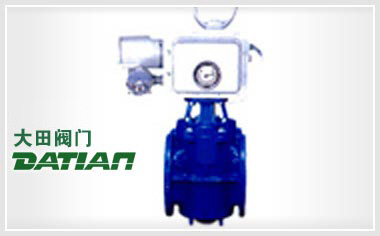

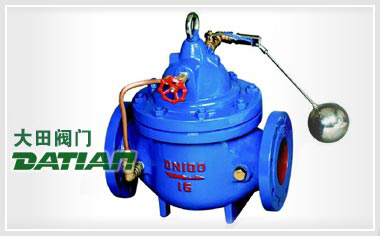

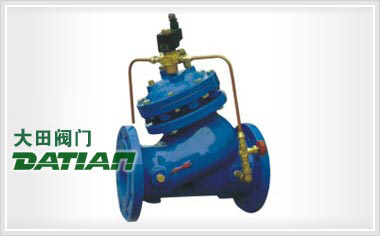

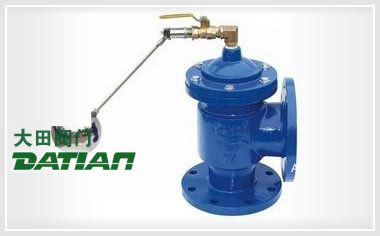

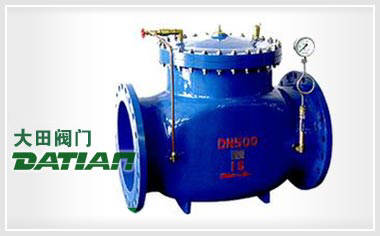

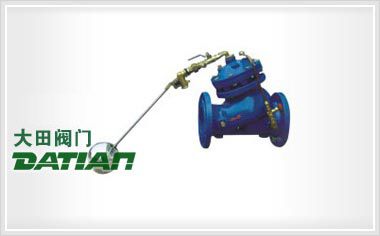

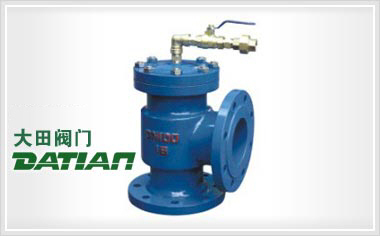

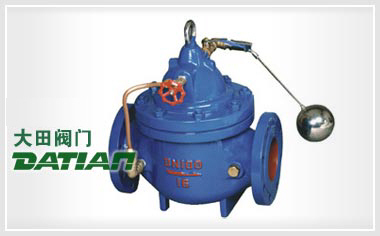

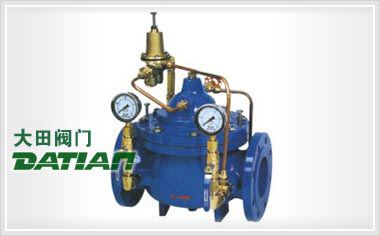

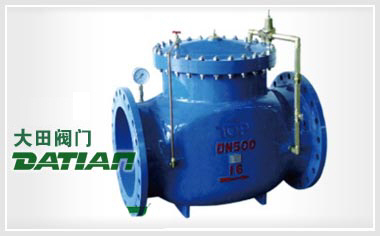

水力控制閥根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。 水力控制閥前要安裝過濾器,并應便于排污的要求。
水力控制閥選型
- 工程式中應用的水力控制閥是經過制造廠檢驗合格,各種標識齊全,技術資料符合要求的產品。
- 根據功能要求,選擇閥門種類,再根據管道輸送介質、溫度、建筑標準和業主 要要求 等,確定閥門的閥體和密封部位的材質。常用的閥體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。
- 閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別,管道輸送的介質,其工作壓力應小于閥門的公稱壓力值。
- 工程中水力控制閥的設置應當有足夠的空間,以便管理、操作、安裝和維修,并應符合管路對閥門的要求。
- 管路采用法蘭連接時,應采用法蘭連接的水力控制閥;管路采用溝槽式連接時,應采用溝槽式連接的水力控制閥。
- 水力控制閥應設置在介質單向流動的管路上。
- 水力控制閥主閥體上的箭頭方向必須與管路系統流向一致。
- 接水力控制閥管段不 應有氣堵 、氣阻現象。在管網最高位置 等存氣段 應設置自動排氣閥。
- 閥門水平安裝時,閥蓋、閥桿應朝上。垂直安裝時,閥蓋、閥桿應朝外。
- 閥門安裝前應做強度和嚴密性試驗。
水力控制閥標準
- JB/T10674-2006《水力控制閥》
利用水力控制原理,通過不同的構造達到多用途控制目的的閥門總稱。
它包括:遙控浮球閥、可調式減壓閥、緩閉消聲止回閥、流量控制閥、泄壓/持壓閥、水力電動控制閥、水泵控制閥、壓差旁通平衡閥、緊急關閉閥。 - CJ/T219-2005《水力控制閥》
利用水力控制原理,用導管和不同的元件組成不同的控制系統閥門的總稱。 - CECS144-2002《水力控制閥應用設計規程》
利用水力控制原理,通過不同的構造達到多用途控制目的的閥門總稱。
