偏心半球面襯膠旋塞閥

概述

偏心半球面襯膠旋塞閥是本公司引進國際最新的設計理念和工藝技術自主開發研制的新產品，擁有自主產權。偏心半球面襯膠旋塞閥采用半球面結構，能有效地清除介質中的沉積顆粒。偏心結構使閥門的開啟過程中閥座與球瓣速脫離，延長密封副使用壽命。密封面采用噴涂耐磨鎳合金，提高使用壽命。偏心半球面襯膠旋塞閥適用于電廠、冶金、水泥、造紙等行業中的煤粉、灰渣、紙業等物料的輸送管線。

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖及流量特性

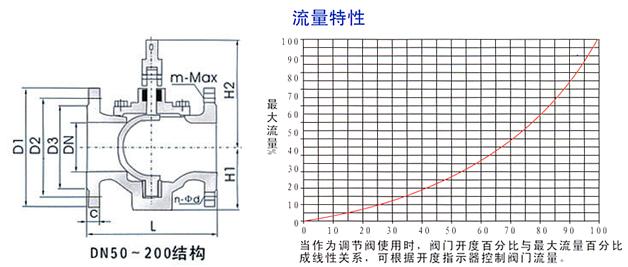

偏心半球面襯膠旋塞閥結構示意圖及流量特性

主要零部件材料

閥體、閥蓋、壓蓋 旋塞 閥座 軸承 閥瓣
球鐵、灰鐵、碳鋼 球鐵、灰鐵、碳鋼 不銹鋼、碳鋼+NBR 銅 不銹鋼、碳鋼+NBR

主要技術參數

公稱通徑DN：50-800mm
公稱壓力PN：1.0MPa
工作溫度：-19℃-425℃
適用介質：水、油、污水、含顆粒介質液體等
驅動方式：手動、電動、氣動

主要連接外型尺寸

DN D1 D2 D3 C n-d m-M×n L H1
50 165 125 99 19 4-Φ19 - 178 84
65 185 145 118 19 4-Φ19 - 190 93
80 200 160 132 19 4-Φ19 4-M16通孔 203 109
100 220 180 156 19 8-Φ19 - 229 128
125 250 210 184 19 8-Φ19 - 254 128
150 285 240 211 21 4-Φ23 4-M20通孔 267 165
200 340 295 266 21 4-Φ23 4-M20通孔 292 198
250 395 350 319 24 8-Φ23 4-M20深 30 330 249
300 445 400 370 25 8-Φ23 4-M20深 30 356 290
350 505 460 429 26 12-Φ23 4-M20深 30 432 330
400 565 5815 480 28 12-Φ29 4-M24深 36 450 355
450 615 565 530 28 16-Φ28 8-M24深 36 450 355
500 670 620 582 29 12-Φ28 8-M27深 36 660 427
600 780 725 682 30 12-Φ31 8-M27深 40 762 567
700 895 840 794 32.5 16-Φ31 8-M27深 40 865 633
800 1015 950 901 35 16-Φ34 8-M30深 45 965 633

備注：

  1. 法蘭連接尺寸按GB/T17241.6-1998標準之PNPN10制造；
  2. 結構長度L參考GB-12221-89標準之系統3制造；
  3. 閥門工作高度隨先用的操作機而不同，蝸輪式之操作手傳輸線可配換為傳動帽；
  4. 以上為本公司標準產品，若有特殊需求，請洽詢業務部門或代理商。

BYLT942X型活塞式流量調節閥

偏心半球面襯膠旋塞閥 執行標準

壓力試驗 法蘭連接尺寸
G/T13927 G4216.2～4216.5、GB/T17241.6

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的偏心半球面襯膠旋塞閥 性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
