氣囊活塞式水錘吸納器

概述

ZYA9000型氣囊活塞式水錘吸納器是我廠消化目外資料及產品，自行設計制造的一種吸納供水系統水錘余壓白勺設備。在供水系統中，當水泵發生故障或突然停電等原因．使水流突然停止，并開始倒流時都會產生水錘。大家知道，液體在管內流動時，它具有動能，當液體突然停止，它的運動能量必須被消除。這時能量變成自停止點開始的高壓波．以近聲音的傳播速度沿管路系統來回傳遞，使管內液體膨脹并撞擊管路，從而破壞管路并發出刺耳的噪聲。 ZYA9000型活塞氣囊式水錘吸納器和消聲止回閥組臺使月，能有效的防止水錘和緩沖水擊波的瞬間壓力，使管內壓力得到調節。從而保護管路不受破壞

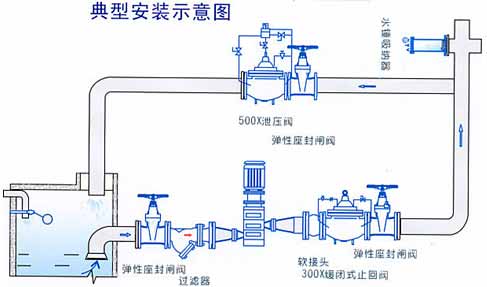

結構示意圖與安裝示意圖

主要零部件材料

結構特點

氣囊活塞式水錘吸納器的不銹鋼園柱體氣缸+一個GST型導向環，不銹鋼活塞+兩個密封圉+硅潤滑油，免維修?；钊顒?dòng)，氣囊脹縮、氣墊消能，吸納水錘。

工作原理

在ZYA9000型活塞氣囊式水錘吸納器工作時．氣缸內充滿一定壓力的氣體．月標準三通垂直裝于管路中。在正常情況下．當水流壓力低于氣缸內壓力時，活塞不會產生運動，吸納器對管路不產生影響，管路液體正常流動。當管路水流壓力高于氣缸內壓力時，能對水擊波的瞬產壓力提供有效的緩沖，從而使管內壓力得到調節。

技術參數

• 公稱壓力：PNl 6—2 5M Pa
• 公稱通徑：1 5～300
• 容氣腔壓力(占管道壓力百分?jǐn)?shù))50～70％
• 適用介質無雜物的清水、污水
• 適用介質溫度0～80℃
• 法蘭標準：68／T l 7241 6 68／T 91 1 3
• 試驗標準：GB／T l 3927 APl 598

主要外形連接尺寸
