J744X液壓角式快開排泥閥

概述

液壓、氣動角式快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。J744X液壓角式快開排泥閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封,無泄漏。J744X液壓角式快開排泥閥還可通過電動二位四通換向電磁閥實現遠程控制。J744X液壓角式快開排泥閥操作方便，安全可靠。

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

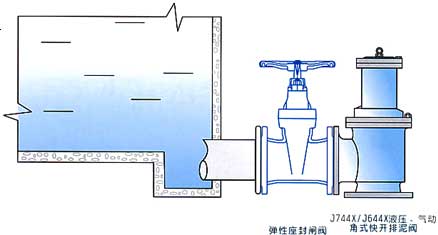

J744X液壓角式快開排泥閥結構示意圖 J744X液壓角式快開排泥閥安裝示意圖
J744X液壓角式快開排泥閥 結構示意圖 J744X液壓角式快開排泥閥 安裝示意圖

技術參數

  • 公稱壓力0 6MPa、1 0MPa
  • 公稱通徑：100"～400mm
  • 最低馬驅動壓力：0.15MPa
  • 適用介質：水、污水
  • 驅動介質：清水、氣
  • 適用溫度：0～80℃
  • 法蘭標準：GB／T l 7241 6 GB／T 911 3
  • 試驗標準：GB／T l 3927 APl 598

主要零部件材料

零件名稱 月體、月蓋 膜片壓板、閥盤 閥桿 膜片
材 料 鑄鐵、球鐵、碳鋼 球鐵、青銅 不镕鋼 尼龍強化橡膠

主要外形連接尺寸

DN 80 100 150 200 250 300 350 400
H 480 500 620 735 805 940 1100 1200
L1 135 145 175 225 260 280 305 340
L2 125 125 145 185 205 245 270 310

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J744X液壓角式快開排泥閥 性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
