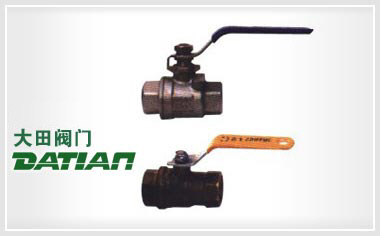

Q11F燃?xì)夥佬孤?zhuān)用球閥

概述

Q11F燃?xì)夥佬孤?zhuān)用球閥采用國外先進技術改進中道填料,在閥桿上端增加兩道O型丁晴橡膠圈,防止泄漏,安全系統高適用于小區供氣戶內表前、后輸送燃?xì)獾睦硐?a class="a2" href="http://deroy.com.cn/qiufa.html">球閥產品。

主要設計參數

設計、制造 結構長度 公稱通徑 公稱壓力 適用溫度 適用介質 閥體材料
GB/T12237-89 GB/T15188-94 DN8~50mm PN1.6、2.5、4.0、6.4Pma -40~+80℃ 液化石油氣、
天然氣等
不銹鋼、碳鋼、黃銅

主要零件材料

零件名稱 材料
CKJ CFKJ-25T CKJ CFKJ-25P
陽/陰接頭、接頭蓋 黃銅 不銹鋼
接頭堵、把手、按鈕
放氣閥
錐銷、彈簧、限位銷 不銹鋼
O型圈、密封墊 耐油橡膠 氟橡膠

主要外形尺寸和連接尺寸


DN-JIS
L L1 d A H W
mm G
8 5/16 60 11.5 8 30 56 110
10 3/8 60 11.5 10 31 58 110
15 1/2 60 14 10 32 58 110
20 3/4 68 15 13 38 62 110
25 1 73 15 18 45 68 110
32 11/4 90 18 22 53 75 150
40 11/2 98 19 26 63 83 150
50 2 112 19 32 73 90 150

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q11F燃?xì)夥佬孤?zhuān)用球閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
