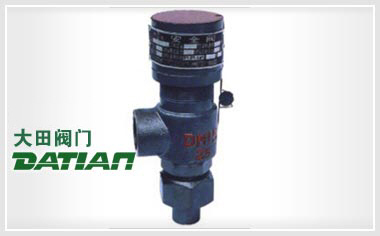

A21F安全回流閥安裝在管道上和貯罐、球罐上，保護設備內介質壓力異常升高到規定值時。閥門自動開啟，繼而全量排放，起到保護設備安全的作用。A21F安全回流閥適用于大多數的管路上。
| 設計、制造 | 法蘭連接 | 結構長度 | 公稱通徑 | 公稱壓力 |
|---|---|---|---|---|
| GB/T12243 | JB/T79-94、GB9113-2000 | GB12221-89 | DN15~DN50mm | PN1.6、2.5、4.0MPa |
| 公稱壓力 | 殼體試驗 | 密封試驗 | 開啟壓力 | 適用介質 | 適宜溫度 |
|---|---|---|---|---|---|
| 1.6 | 2.4 | 0.9PK | 用戶確定 | 液化氣、天然氣 等非腐蝕性介質 |
-40~+80℃ |
| 2.5 | 3.75 | ||||
| 4.0 | 4.4 |
| 閥體、閥蓋 | 閥座、閥瓣、閥桿 | 彈簧 | 密封面 |
|---|---|---|---|
| WCB | 鉻不銹鋼 | 鉻釩鋼 | 聚四氟乙烯 |
| DN-JIS | L | h | G | D | D1 | do | H | |
|---|---|---|---|---|---|---|---|---|
| mm | in | |||||||
| 15 | 1/2 | 35 | 60 | 1/2 | 20 | 15 | 12 | 64 |
| 20 | 3/4 | 40 | 68 | 3/4 | 25 | 20 | 16 | 68 |
| 25 | 1 | 50 | 78 | 1 | 31 | 25 | 20 | 105 |
| 32 | 11/4 | 115 | 100 | 11/4 | 進口法蘭連接 Inlet of Flange |
25 | 250 | |
| 40 | 11/2 | 120 | 110 | 11/2 | 32 | 270 | ||
| 50 | 2 | 135 | 120 | 2 | 40 | 380 | ||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的A21F安全回流閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
