概述

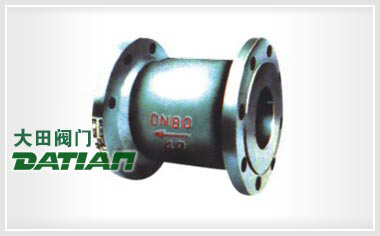

H42N立式止回閥閥瓣利用流體壓差和自身的重量實現升降,立式止回閥適用于大部分的罐內垂直管路上,自動阻止介質逆流,保護上游設備。
主要設計參數
設計、制造 |
法蘭連接 |
結構長度 |
公稱通徑 |
公稱壓力 |
GB/T12237-89 |
JB/T79-94、GB9113-2000 |
GB12221-89 |
DN32~DN200mm |
PN1.6、2.5、4.0MP |
主要性能參數
公稱壓力 |
殼體試驗 |
密封試驗 |
適用介質 |
適宜溫度 |
1.6 |
2.4 |
1.76 |
液化氣、天然氣等 |
-40~+80℃ |
2.5 |
3.75 |
2.75 |
4.0 |
6.0 |
4.4 |
主要零件材料
閥體、閥蓋 |
閥瓣 |
密封面 |
WCB |
碳鋼 |
不銹鋼和尼龍1010 |
主要外形尺寸
公稱通徑 DN(mm) |
H41N-25型主要尺寸 |
重量 |
L |
D |
D1 |
D2 |
b |
Z-фd |
32 |
110 |
135 |
100 |
78 |
18 |
4-18 |
- |
40 |
120 |
145 |
110 |
85 |
18 |
4-18 |
- |
50 |
140 |
160 |
125 |
100 |
20 |
4-18 |
7.7 |
65 |
160 |
180 |
145 |
120 |
22 |
8-18 |
10.8 |
80 |
185 |
195 |
160 |
135 |
22 |
8-18 |
11.9 |
100 |
210 |
230 |
190 |
160 |
24 |
8-23 |
19.1 |
125 |
275 |
270 |
220 |
188 |
28 |
8-25 |
- |
150 |
300 |
300 |
250 |
218 |
30 |
8-25 |
46.4 |
200 |
PN1.6
PN2.5 |
380 |
360 |
310 |
278 |
34 |
12-25 |
63.5 |
PN4.0 |
380 |
375 |
320 |
282 |
38 |
12-30 |
- |
