概述

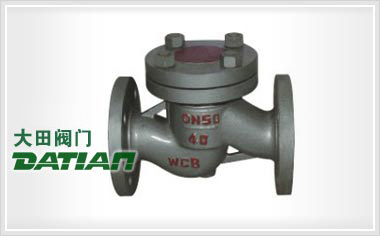

H41N升降式止回閥(臥式止回閥)閥瓣利用流體壓差和自身的重量實現升降,H41N升降式止回閥(臥式止回閥)適用于大部分的罐內水平管路上,自動阻止介質逆流,保護上游設備。
主要設計參數
設計、制造 |
法蘭連接 |
結構長度 |
公稱通徑 |
公稱壓力 |
GB/T12237-89 |
JB/T79-94、GB9113-2000 |
GB12221-89 |
DN15~DN200mm |
PN1.6、2.5、4.0MP |
主要性能參數
公稱壓力 |
殼體試驗 |
密封試驗 |
適用介質 |
適宜溫度 |
2.5 |
3.75 |
2.75 |
液化氣、天然氣等 |
-40~+80℃ |
4.0 |
6.0 |
4.4 |
主要零件材料
閥體、蓋板 |
閥瓣 |
密封面 |
WCB |
碳鋼 |
不銹鋼和尼龍 |
主要外形尺寸
公稱通徑 DN(mm) |
H41N-25型主要尺寸 |
重量 |
L |
D |
D1 |
D2 |
b |
f |
Z-фd |
H |
D3 |
(kg) |
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-14 |
100 |
- |
5 |
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-14 |
105 |
- |
7 |
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-14 |
115 |
100 |
9 |
32 |
190 |
135 |
100 |
78 |
18 |
2 |
4-18 |
120 |
120 |
10 |
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-18 |
140 |
135 |
15 |
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-18 |
150 |
150 |
20 |
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-18 |
160 |
175 |
25 |
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-18 |
175 |
200 |
32 |
100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-23 |
200 |
230 |
57 |
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-25 |
230 |
273 |
- |
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-25 |
265 |
330 |
- |
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-25 |
300 |
365 |
- |
注:不銹鋼止回閥尚有生產,H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。
