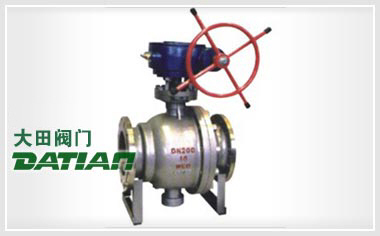

Q347F蝸輪球閥

Q347F蝸輪球閥概述

Q347F蝸輪球閥采用成形聚四氟乙烯填料，適用于大多數高中壓燃?xì)廨斔哇?，浮?dòng)密封結構，蝸輪驅動操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持球閥長期密封性能。

Q347F蝸輪球閥

主要設計參數

設計、制造 法蘭連接 結構長度 公稱通徑 公稱壓力
GB/T12237-89、
JIS、API		 JB/T79-94、GB9113-2000、
ANSI B16.5		 GB12221-89、JIS、API DN80～600mm PN1.6、2.5、4.0、6.4MPa

主要性能參數

公稱壓力 殼體試驗 密封試驗 適用介質 適宜溫度
1.6 2.4 1.76 液化氣、天然氣等 -40～+80℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

型號材料及主要參數

配管法蘭 公稱壓力或壓力級 法蘭密封面 產品名稱
JB/T79-94 GB9112-9131 PN1.6MPa 凸面
（光滑面）		 Q41 7F-16C Q41 7F-16P Q41 7F-16CP8 Q41 7F-16P3 Q41 7F-16R Q41 7F-16R8 Q41 7F-16R3
PN2.5MPa Q41 7F-25 Q41 7F-25P Q41 7F-25CP8 Q41 7F-25P3 Q41 7F-25R Q41 7F-25R8 Q41 7F-25R3
PN4.0MPa 凹凸面 Q41 7F-40 Q41 7F-40P Q41 7F-40CP8 Q41 7F-40P3 Q41 7F-40R Q41 7F-40R8 Q41 7F-40R3
PN6.4MPa Q41 7F-64 Q41 7F-64P Q41 7F-64CP8 Q41 7F-64P3 Q41 7F-64R Q41 7F-64R8 Q41 7F-64R3
ANSI B16.5 150Lb-900Lb 凸面 Q41 7F-150Lb Q41 7F-150Lb (P) Q41 7F-150Lb(CP8) Q41 7F-150Lb (P3) Q41 7F-150Lb(R) Q41 7F-150Lb (R8) Q41 7F-150Lb (R3)
JISB2212 10K Q41 7F-10K Q41 7F-10K(P) Q41 7F-10K (CP8) Q41 7F-10K(P3) Q41 7F-10K (R) Q41 7F-10K(R8) Q41 7F-10K(R3)
JISB2214 20K Q41 7F-20K Q41 7F-20K (P) Q41 7F-20K(CP8) Q41 7F-20K(P3) Q41 7F-20K(R) Q41 7F-20K (R8) Q41 7F-20K(R3)
主要零件
材料		 閥 體 WCB ZG1Cr18Ni9Ti CF8(304) CF3(304) ZG1Cr18Ni
12Mo2Ti		 CF8M(316) CF3M(316L)
球體、閥體 2Cr13 1Cr18Ni9Ti 0Cr19Ni9
(304)		 00Cr19Ni11
(304L)		 1Cr18N
i12Mo2Ti		 0Cr17Ni
12Mo2(316)		 00Cr17Ni
14Mo2(316L)
密封圈 增強聚四氟乙烯、對位聚苯
適用
工況		 適用介質 水、蒸汽、
液化氣、油品		 硝酸等腐蝕性介質 強氧化性
介質		 醋酸等腐蝕性介質 尿素等腐蝕性介質
適用溫度（℃） -29-180（增強聚四氟乙烯），-29-300（對位聚苯）＜390（耐高溫SFX-IG）
蝸輪傳動球閥 在相應的手動型號的Q后插入“3”表示，示例：Q347F-40P
氣動球閥 在相應的手動型的Q后插入“6”表示，示例：Q647F-40P。氣動裝置的氣源壓力為0.4～0.7MPa
電動球閥 在相應的手動型的Q后插入“9”表示，示例：Q947F-4

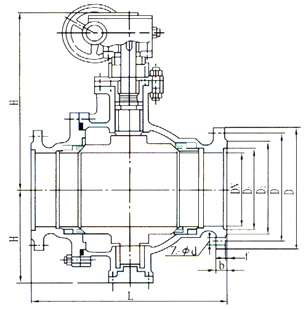

GB系列主要外型及連接尺寸

公稱
通徑DN		 公稱
壓力		 尺寸 重量
L d1 D D1 D2 b z-фd H （kg）
41型 47型 全通徑 縮徑 41型 641型 347型 647型 41型 347型
50 1.0 178 216 50 - 160 125 100 16 4-18 140 285 - - 10 15
65 190 241 65 - 180 145 120 18 4-18 164 385 - - 16 20
80 203 283 80 65 195 160 135 20 4-18 178 395 - - 19 24
100 229 305 100 80 215 180 155 20 8-18 206 420 - - 32 40
125 356 356 125 100 245 210 185 22 8-18 292 550 - 542 54 62
150 394 394 150 125 280 240 210 22 8-23 320 580 305 572 80 113
200 457 457 200 150 335 295 265 24 8-23 365 620 398 636 135 185
250 533 533 250 200 390 350 320 26 12-23 420 660 495 726 - 240
300 - 610 300 250 440 400 368 26 12-23 - - 580 859 - 390
350 - 686 350 300 500 460 428 26 16-23 - - 625 927 - 505
400 - 762 400 350 565 515 482 26 16-25 - - 720 1080 - 750
450 - 864 450 350 615 565 532 28 20-25 - - 770 1120 - 930
500 - 914 500 400 670 620 585 28 20-25 - - 840 1150   975
15 1.6 108 140 15 - 95 65 45 14 4-14 75 205 - - 2.5 -
20 117 152 20 - 105 75 55 14 4-14 84 210 - - 3 -
25 127 165 25 - 115 85 65 14 4-14 90 220 - - 4.5 -
32 140 180 32 - 135 100 78 16 4-18 107 245 - - 6.5 -
40 165 190 40 - 145 110 85 16 4-18 130 270 - - 8.5 -
50 178 216 50 - 160 125 100 16 4-18 150 290 - - 10 15
65 190 241 65 - 180 145 120 18 4-18 180 375 - - 16 20
80 203 283 80 65 195 160 135 20 8-18 190 395 - - 19 24
100 305 305 100 80 215 180 155 20 8-18 210 400 - - 33 40
125 356 356 125 100 245 210 185 22 8-18 300 425 - 542 55 62
150 394 394 150 125 280 240 210 24 8-23 320 555 305 572 82 120
200 457 457 200 150 335 295 265 26 12-23 365 580 398 736 140 195
250 533 533 250 200 405 355 320 30 12-25 430 620 495 890 - 260
300 - 610 300 250 460 410 375 30 12-25 - 660 580 910 - 395
350 - 686 350 300 520 470 435 34 16-25 - - 625 1020 - 510
400 - 762 400 350 580 525 485 36 16-30 - - 720 1080 - 780
450 - 864 450 350 640 585 545 40 20-30 - - 770 1120 - 950
500 - 914 500 400 705 650 608 44 20-34 - - 840 1150 - 1190
600 - 1067 600 500 840 770 718 48 20-41 - - 920 1230 - 2100
700 - 1245 700 600 910 840 788 50 24-41 - - 990 1310 - 3000
15 2.5 108 140 15 - 95 65 45 16 4-14 75 200 - - 2.5 -
20 117 152 20 - 105 75 55 16 4-14 84 205 - - 3 -
25 127 165 25 - 115 85 65 16 4-14 90 215 - - 4.5 -
32 140 180 32 - 135 100 78 18 4-18 107 240 - - 6.5 -
40 165 190 40 - 145 110 85 18 4-18 130 265 - - 8.5 -
50 178 216 50 - 160 125 100 20 4-18 150 275 - - 10 15
65 190 241 65 - 180 145 125 22 4-18 180 380 - - 16 20
80 230 283 80 - 195 160 135 22 8-18 190 390 - - 20 24

主要外型及連接尺寸

公稱
通徑DN		 公稱
壓力		 尺寸 重量
L ?d1 D D1 D2 D6 b z-фd H （kg）
41型 47型 全通徑 縮徑 41型 641型 347型 647型 41型 347型
100 2.5 305 305 100 80 230 190 160 - 24 8-23 220 416 - 416 35 34
125 356 381 125 100 270 220 188 - 28 8-25 316 542 - 542 60 69.5
150 394 403 150 125 300 250 218 - 30 8-25 335 575 305 572 92 112
200 457 502 200 150 360 310 278 - 34 12-25 380 625 398 736 175 205
250 533 568 250 200 425 370 332 - 36 12-30 435 660 495 890 - 285
300 - 648 300 250 485 430 290 - 40 16-30 - - 580 910 - 475
350 - 762 350 300 550 490 448 - 44 16-34 - - 625 1020 - 589
400 - 838 400 350 610 550 505 - 48 16-34 - - 720 1080 - 873
450 - 914 450 350 660 600 555 - 50 20-34 - - 770 1120 - 1073
500 - 991 500 400 730 660 610 - 52 20-41 - - 840 1150 - 1379
600 - 1143 600 500 840 770 718 - 56 20-41 - - 920 1230 - 2415
700 - 1364 700 600 955 875 815 - 60 24-48 - - 990 1310 - 3450
25 4.0 165 165 25 - 115 85 65 58 16 4-14 90 215 - - 5 -
32 178 180 32 - 135 100 78 66 18 4-18 107 245 - - 7 -
40 190 190 40 - 145 110 85 76 18 4-18 130 270 - - 9 -
50 216 216 50 - 160 125 100 88 20 4-18 150 365 - - 12 18
65 241 241 65 - 180 145 120 110 22 8-18 180 385 - - 18 23
80 283 283 80 65 195 160 135 121 22 8-18 190 455 - - 28 33
100 305 305 100 80 230 190 160 150 24 8-23 220 485 - 479 46 55
125 381 381 125 100 270 220 188 176 28 8-25 316 650 - 646 75 85
150 403 403 150 125 300 250 218 204 30 8-25 335 670 305 666 106 120
200 502 502 200 150 375 320 282 260 38 12-30 395 820 398 814 190 295
250 - 568 250 200 445 385 245 313 42 12-34 - - 495 890 - 482
300 - 648 300 250 510 450 408 364 46 16-34 - - 580 910 - 615
350 - 762 350 300 570 510 365 422 52 16-34 - - 625 1020 - 930
400 - 838 400 350 655 585 535 474 58 16-41 - - 720 1080 - 1100
450 - 914 450 350 680 610 560 524 60 20-41 - - 770 1120 - 1540
500 - 991 500 400 755 670 612 576 62 20-48 - - 840 1150 - 2030
600 - 1143 600 500 890 795 730 678 62 20-54 - - 920 1230 - 2850
700 - 1346 700 600 995 900 835 768 68 24-54 - - 990 1310 - 4250
25 6.4 165 216 25 - 135 100 78 58 22 4-18 95 215 - - 8 -
32 178 229 32 - 150 110 82 66 24 4-23 112 240 - - 12 -
40 190 241 40 - 165 125 95 76 24 4-23 132 365 - - 14 -
50 216 292 50 40 175 135 105 88 26 4-23 145 360 - 360 18 28
65 241 330 65 50 200 160 130 110 28 8-23 168 380 - 379 28 38
80 283 356 80 65 210 170 140 212 30 8-23 182 452 - 452 40 58
100 305 432 100 80 250 200 168 150 32 8-25 211 480 -340 479 65 85
125 381 508 125 100 295 240 202 176 36 8-30 302 464 435 66 98 130
150 403 559 150 125 340 280 240 204 38 8-34 330 666 530 666 140 150
200   - 660 200 150 405 345 300 260 44 12-34 - - 615 736 - 287
250 - 787 250 200 470 300 352 313 48 12-41 - - 680 790 - 540
300 - 838 300 250 530 460 412 364 54 16-41 -   730 870 - 780
350 - 889 350 300 595 525 475 422 60 16-41 - - 840 1020 - 1000
400 - 991 400 350 670 585 525 474 66 16-48 - - 925 1080 - 1300
500 - 1194 500 400 800 705 640 576 70 20-54 - - 980 1200 - 2100
600 - 1397 600 500 930 820 750 678 76 20-58 - - - 1295 - 3400
32 10.0 229 - 32 - 150 110 82 66 24 4-23 115 245 - - 15 -
40 241 - 40 - 165 125 95 76 26 4-23 135 270 - - 18 -
50 292 292 50 40 195 145 112 88 28 4-25 150 365 - 365 25 -
65 330 330 65 50 220 170 138 110 32 8-25 170 385 - 380 32 -
80 356 356 80 65 230 180 148 121 34 8-25 190 455 - 455 46 -
100 432 432 100 80 265 210 172 150 38 8-30 215 485 - 480 75 -
125 - 508 125 100 310 250 210 176 42 8-34 - - 345 670 - -
150 - 559 150 125 350 290 250 204 46 12-34 - - 446 676 - 160
200 - 660 200 150 430 360 312 260 54 12-41 -   540 746 - 350
250 - 787 250 200 500 430 382 313 60 12-41 - - 620 798 - 590
300 - 838 300 250 585 200 442 364 70 16-48 - - 690 875 - 920
350 - 889 350 300 655 560 498 422 76 16-54 - - 730 1025 - 1100
400 - 991 400 350 715 620 558 474 80 16-54 - - 860 1090 - 1650

主要外型及連接尺寸

公稱通徑DN 壓力級

尺寸

 重量
L d1 D D1 D2 D6 b z-Φd H （㎏）
41型 47型 全通徑 縮徑 41型 641型 347型 647型 41型 347型
15 JIS10K 108 - 15 - 95 70 52 - 12 4-15 75 200 - - 2 -
20 117 - 20 - 100 75 58 - 14 4-15 84 204 - - 2.5 -
25 127 - 25 - 125 90 70 - 14 4-19 90 215 - - 4.5 -
32 140 - 32 - 135 100 80 - 16 4-1919 107 240 - - 6 -
40 165 - 40 - 140 105 85 - 16 4-19 127 264 - - 7.5 -
50 178 - 50 - 155 120 100 - 16 4-19 140 274 - - 9.5 -
65 190 - 65 - 175 140 120 - 18 4-19 164 379 - - 14 -
80 103 - 80 65 185 150 130 - 18 8-19 177 389 - - 19 -
100 305 305 100 80 210 175 155 - 18 8-19 206 746 - 416 30 -
125 356 356 125 100 250 210 185 - 20 8-23 292 542 - 542 58 -
150 394 394 150 125 280 240 215 - 22 8-23 320 572 305 575 88 118
200 357 457 200 150 330 290 265 - 22 12-23 365 600 398 740 150 190
250 - 533 250 200 400 355 325 - 24 12-25 - - 495 895 - 225
300 - 610 300 250 445 400 370 - 24 16-25 - - 580 915 - 400
350 - 686 350 300 490 445 415 - 36 16-25 - - 625 1020 - 516
400 - 762 400 350 560 510 475 - 28 16-27 - - 720 1080 - 760
450 - 864 450 350 620 565 530 - 30 20-27 - - 770 1120 - 960
500 - 914 500 400 675 620 585 - 30 20-27 - - 840 1150 - 1205
15 JIS20K 140 - 15 - 95 70 52 - 14 4-15 75 200 - - 3 -
20 152 - 20 - 100 75 58 - 16 4-15 84 204 - - 4 -
25 165 - 25 - 125 90 70 - 16 4-19 90 215 - - 6 -
32 178 - 32 - 135 100 80 - 18 4-19 107 140 - - 8 -
40 190 190 40 - 140 105 85 - 18 4-19 127 264 - - 10 -
50 216 216 50 - 155 120 100 - 18 8-19 140 370 - - 13 -
65 241 241 65 - 175 140 120 - 20 8-19 164 385 - - 20 -
80 283 283 80 65 200 160 135 - 22 8-23 187 455 - - 32 -
100 305 305 100 80 225 185 160 - 24 8-23 215 480 - 480 52 -
125 381 381 125 100 270 225 195 - 26 8-25 305 650 - 465 82 -
150 403 403 150 125 305 260 230 - 28 12-25 330 680 305 680 115 138
200 502 502 200 150 350 305 275 - 30 1225 375 820 398 820 200 230
250 - 568 250 200 430 380 345 - 34 12-27 - - 495 895 - 390
300 - 648 300 250 480 430 395 - 36 16-27 - - 580 915 - 560
350 - 762 350 300 540 480 440 - 40 16-33 - - 625 1020 - 780
400 - 838 400 350 605 540 495 - 46 16-33 - - 720 1085 - 920
450 - 914 450 350 675 560 560 - 48 20-33 - - 770 1120 - 1150
500 - 991 500 400 730 660 615 - 50 20-33 - - 840 1160 - 1350

主要外型及連接尺寸

公稱通徑
in		 壓力級 尺寸（㎜） 重量
L D1 D D1 D2 b z-Φd H （㎏）
41型 47型 全通徑 縮徑 41型 641型 347型 647型 41型 347型
3/4 Class150 117 - 19 - 98 70 43 - 4-15 84 205 - - 2.5 -
1 127 - 25 - 108 79.5 51 12 4-15 90 215 - - 4.5 -
11/4 140 - 32 - 117 89 64 13 4-15 107 240 - - 6 -
11/2 165 - 38 - 127 98.5 73 15 4-15 127 265 - - 7.5 -
2 178 - 51 - 152 120.5 92 16 4-19 140 275 - - 9.5 -
21/2 190 - 64 - 178 139.5 102 18 4-19 160 380 - - 14 -
3 203 - 76 64 190 152.5 127 19 4-19 180 390 - - 19 -
4 229 229 102 76 229 190.5 157 24 8-19 210 415 - 516 30 -
5 356 356 127 102 254 216 186 24 8-22 295 545 - 542 58 -
6 394 394 152 127 279 241.5 216 26 8-22 325 575 305 572 88 120
8 457 457 203 152 343 298.5 270 29 8-22 370 600 398 736 150 195
10 - 533 254 203 406 362 324 31 12-25 - - 495 890 - 265
12 - 610 305 254 483 432 381 32 12-25 - - 580 910 - 400
14 - 686 337 305 533 476 413 35 12-29 - - 625 1020 - 518
16 - 762 387 337 597 540 470 37 16-29 - - 720 1080 - 780
18 - 864 438 387 635 578 533 40 16-32 - - 770 1120 - 958
20 - 914 489 438 699 635 581 43 20-32 - - 840 1150 - 1200
24 - 1067 561 489 813 749.5 672 48 20-35 - - 920 1230 - 2100
28 - 1245 686 591 927 863.5 800 72 28-35 - - 990 1310 - 3000
3/4 Class300 152 - 19 - 117 82.5 43 16 4-19 84 205 - - 4 -
1 165 - 25 - 124 89 41 18 4-19 91 215 - - 6 -
11/4 178 - 32 - 133 98.5 64 19 4-19 107 240 - - 8 -
11/2 190 - 38 - 156 114.5 73 21 4-22 127 265 - - 10 -
2 216 - 51 - 165 127 92 23 8-19 140 360 - - 13 -
2//3 241 - 64 - 190 149 105 26 8-22 164 380 - - 20 -
3 283 - 76 64 210 168.5 127 29 8-22 177 455 - - 32 -
4 305 305 102 76 254 200 157 32 8-22 206 480 - 479 52 -
5 381 381 127 102 279 235 186 35 12-22 292 645 - 646 82 -
6 403 403 152 127 318 270 216 37 12-22 320 665 305 666 115 145
8 502 502 203 152 381 330 270 42 12-25 365 815 398 814 200 240
10 - 568 254 203 445 387.5 324 48 16-29 - - 495 890 - 400
12 - 648 305 254 521 451 271 51 16-32 - - 580 910 - 580
14 - 762 337 305 584 514.5 413 54 20-32 - - 625 1020 - 790
16 - 383 387 337 648 571.5 470 58 20-35 - - 720 1080 - 940
18 - 914 432 337 711 628.5 533 61 24-35 - - 770 1120 - 1200
20 - 991 483 387 775 686 584 64 24-35 - - 840 1150 - 1400
24 - 1143 591 483 914 813 692 70 24-41 - - 920 1230 - 2550
28 - 1346 686 591 1035 940 800 86 28-45 - - 990 1310 - 4250
1 Class600 216 - 25 - 124 89 51 18 4-19 95 215 - - 10 -
11/4 229 - 32 - 133 98.5 61 21 4-19 112 240 - - 15 -
11/2 241 - 38 - 156 114.5 73 23 4-22 132 265 - - 18 -
2 292 292 51 38 165 127 92 26 8-19 145 360 - 360 25 -
21/2 330 330 64 51 190 149 100 29 8-22 196 380 - 379 32 -
3 356 356 76 64 210 168 127 32 8-22 182 455 - 452 46 -
4 432 432 102 76 273 216 157 38 8-25 211 480 - 479 75 -
5 - 508 127 102 330 266.5 186 45 8-29 - - 340 646 - 130
6 - 559 152 127 356 292 216 48 12-29 - - 435 666 - 150
8 - 660 200 152 419 349 270 56 12-32 - - 530 736 - 350
10 - 787 248 200 508 432 324 64 16-35 - - 615 790 - 580
12 - 838 298 248 559 489 381 67 20-35 - - 680 870 - 790
14 - 889 327 298 603 527 413 70 20-38 - - 720 1020 - 980
16 - 991 375 327 686 603 470 77 20-41 - - 840 1080 - 1300
18 - 1067 432 327 743 654 533 83 20-44 - - 980 1120 - 1400
20 - 1194 483 375 813 724 584 89 24-44 - - 925 1200 - 2100
2 Class900 - 368 47 - 216 165.1 92 38.5 8-26 - - - 380 - -
21/2 - 419 57 47 244 190.5 105 41.5 8-29 - - - 395 - -
3 - 381 73 57 241 190.5 127 38.5 8-26 - - - 480 - -
4 - 457 98 73 292 234.9 157 44.5 8-32 - - 290 532 - 160
5 - 559 121 98 349 279.4 186 51.0 8-35 - - 340 670 - 190
6 - 610 141 121 381 317.5 216 56.0 12-39 - - 435 703 - 220
8 - 737 190 146 470 393.7 270 63.5 12-39 - - 530 750 - 450
10 - 838 238 190 545 469.9 324 70.0 16-39 - - 615 820 - 760
12 - 965 282 238 610 533.4 381 79.5 20-39 - - 680 900 - 1050

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q347F蝸輪球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。

上一個產品：Q11F燃?xì)夥佬孤Ｓ们蜷y 下一個產品：Q41F液化氣球閥

液化氣石油專用閥 產品
