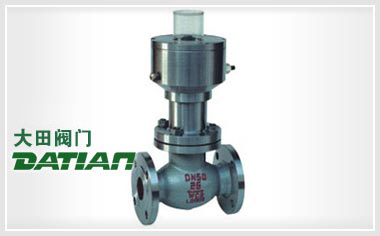

QDQ421F氣動緊急切斷閥

概述

QDQ421F氣動緊急切斷閥適用于液化石油氣儲配站的貯罐出入口上，也可用于卸液管氣液相進出口端，在緊急情況時該切斷閥采用壓縮空氣或氮氣進行遠距離快速操作/控制5秒針關閉出入口，能保證貯運系統的安全、使用方便、無污染。

主要設計參數

設計、制造 法蘭連接 結構長度 公稱通徑 公稱壓力
GBJ16008-90 JB/T79-94、GB9113-2000 GB12221-89 DN50~DN350mm PN2.5、4.0MP

主要性能參數

公稱壓力 殼體試驗 密封試驗 緊急切斷時間 適用介質 適宜溫度
2.5 3.75 2.75 ≦5s 液化氣、天然氣等介質 -40~+80℃
4.0 6.0 4.4

主要零件材料

閥體、閥蓋 閥座、閥瓣、閥桿 彈簧 密封面
WCB 不銹鋼 鉻釩鋼 聚四氟乙烯

主要外形尺寸

公稱通徑 DN(mm) 尺 寸 管接頭 QDQ421F氣動緊急切斷閥結構圖
D D1 D2 d2 f2 b L H H1 Z-фd
50 160 125 100 88 4 20 230 346 359 4-18 R1/4
65 180 145 125 - - - 290 337 354 -
80 195 160 135 121 4 22 310 445 465 8-18
100 230 190 160 150 4.5 24 350 590 623 8-22
150 300 250 218 204 4.5 28 444 - 580 8-25 R1/2
200 360 310 278 260 4.5 30 559 - 645 12-25
250 425 370 332 313 4.5 32 622 - 750 12-30
300 485 430 390 364 4.5 36 711 - 1100 16-30
350 550 490 448 422 5 40 838 - 1380 16-34



切斷閥相關產品

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的QDQ421F氣動緊急切斷閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
