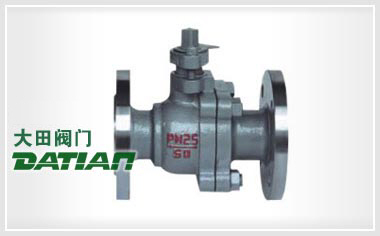

Q41F液化氣球閥

概述

Q41F液化氣球閥采用成形聚四氟乙烯填料,適用于大多數高中壓燃?xì)廨斔蛨龊希直僮髁仄椒€(wěn),O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能,大于DN150的球閥采用蝸輪驅動。

Q41F液化氣球閥結構圖

主要設計參數

設計、制造 法蘭連接 結構長度 公稱通徑 公稱壓力
GB/T12237-89 JB/T79-94、GB9113-2000 GB12221-89 DN15~DN150mm PN1.6、2.5、4.0MP

主要性能參數

公稱壓力 殼體試驗 密封試驗 適用介質 適宜溫度
1.6 2.4 1.76 液化氣、天然氣等 -40~+80℃
2.5 3.75 2.75
4.0 6.0 4.4

主要零件材料

閥體、閥蓋 閥桿、球體 密封面 填料
WCB/不銹鋼 不銹鋼 不銹鋼和聚四氟乙烯 聚四氟乙烯

主要外形尺寸

公稱通徑、
DN(mm)
Q41F-25型主要連接尺寸和外形尺寸 重量
(kg)
L D D1 D2 Z-фd H b f Do
15 130 95 65 45 4-14 103 16 2 100 3
20 140 105 75 55 4-14 112 16 2 160 4
25 150 115 85 65 4-14 123 16 2 160 5
32 165 135 100 78 4-18 150 18 3 250 8
40 180 145 110 85 4-18 156 18 3 250 11
50 200 160 125 100 4-18 172 20 3 350 14
65 220 180 145 120 8-18 197 22 3 350 20
80 250 195 160 135 8-18 222 22 3 450 28
100 320 230 190 160 8-23 253 24 4 450 36
125 400 270 220 188 8-25 286 28 4 600 62
150 400 300 250 218 8-25 275 30 4 800 80

注:不銹鋼球閥尚有生產,Q41F-16(25/40)P DN15~150mm,尺寸同上表。

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q41F液化氣球閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
