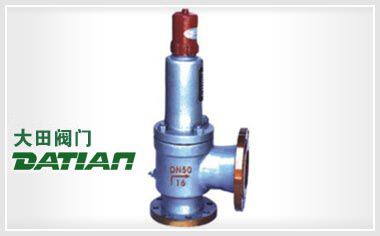

AH42F立式液相安全回流閥

概述

AH42F立式液相安全回流閥適用于液化石油氣泵出口的液相出口管路上，用于超壓介質的安全回流，標準回流壓差大于0.5MPa時液化石油氣能自動回流入罐。AH42F立式液相安全回流閥可調整回流壓差為0.3~0.8MPa，或按用戶要求確定，當泵前壓力超過規定值時，閥門自動開啟，并起安全回流作用，保證設備和管路的安全運行。

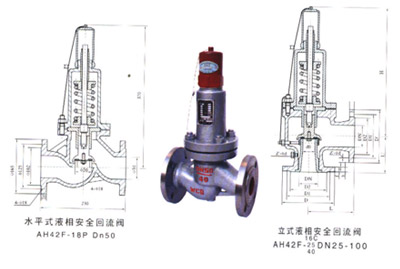

結構示意圖

AH42F立式液相安全回流閥結構示意圖



主要設計參數

設計、制造 法蘭連接 結構長度 公稱通徑 公稱壓力
GB/T12243 JB/T79-94、GB9113-2000 GB12221-89 DN25~DN150mm PN1.6、2.5、4.0MPa

主要性能參數

公稱壓力 殼體試驗 密封試驗 開啟壓力 適用介質 適宜溫度
1.6 2.4 0.9PK 用戶確定 液化氣、天然氣
等非腐蝕性介質		 -40~+80℃
2.5 3.75
4.0 4.4

主要零件材料

閥體、閥蓋 閥座、閥瓣、閥桿 彈簧 密封面
WCB 鉻不銹鋼 鉻釩鋼 聚四氟乙烯

主要外形尺寸

公稱通徑 DN(mm) AH42F - 16C P型主要連接尺寸和外形尺寸 重量 （kg）
L L1 D D1 D2 b f Z-фd DN， D， D1， D2， b， f， Z-фd H do
25 100 95 115 85 65 14 2 4-14 32 140 100 78 16 3 4-18 250 15 12
32 115 100 140 100 78 16 2 4-18 40 150 110 85 16 3 4-18 280 20 14
40 120 110 150 110 85 16 3 4-18 50 165 125 100 16 3 4-18 290 25 16
50 135 120 165 125 100 16 3 4-18 65 185 145 120 18 3 4-18 341 32 21
80 170 135 200 160 135 18 3 8-18 100 220 180 155 20 3 8-18 470 50 43
100 205 160 220 180 155 20 3 8-18 125 250 210 185 22 3 8-18 580 65 65
150 250 210 285 240 210 24 3 8-22 175 315 270 240 26 3 8-23 670 100 110

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的AH42F立式液相安全回流閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
