QGY43F手動/液動車用緊急切斷閥是一種安全保護閥，同槽車及貯罐主要?dú)庖合嘟涌谒b設的快速閉止閥門，可在現場和一定距離之外借助液壓，氣壓機械實現快速關閉。當外界發生火災等原因使環境溫度升高至規定范圍時，借助易熔件，閥門能快速自動關閉，起安全保護作用。QGY43F手動/液動車用緊急切斷閥安裝于固定式及移動式貯罐及槽車，作為緊急切斷和防止事故過流切斷用的安全裝置。
| 類型 | 代號 |
|---|---|
| 單純緊急切斷閥 | QD |
| 緊急切斷閥與過流限制閥組合 | QG |
| 緊急切斷閥過流限制閥和截止閥組合 | QGJ |
| 緊急切斷閥過流限制閥和球閥組合 | QGQ |
| 傳動方式 | 代號 |
|---|---|
| 液壓 | Y |
| 機械 | J |
| 氣動 | Q |
| 連接形式 | 代號 | 安裝方式 | 代號 | 閥體形式 | 代號 | 閥座密封面材料 | 代號 |
|---|---|---|---|---|---|---|---|
| 法蘭 | 4 | 內置 | 1 | 直通 | 1 | 尼龍塑料 | N |
| 快速接頭 | 5 | 外置 | 2 | 角式 | 2 | 氟塑料 | F |
| 合金鋼 | H |
| DN | H | L | L1 | L2 | L3 | L4 | L5 | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|
| （mm） | ||||||||
| 25 | 295 | 320 | 75 | 145 | 100 | 110 | 147 | 8.502 |
| 50 | 372 | 320 | 97 | 165 | 114 | 153 | 153 | 16.844 |
| DN | 出口法蘭尺寸 | 入口法蘭尺寸 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | D | D1 | D2 | D3 | b | f | f1 | z-d | N′ | D′ | D1′ | D2′ | D3′ | b′ | f′ | f1′ | z′-d′ | |
| 25 | 25 | 115 | 85 | 65 | 58 | 15 | 2 | 4 | 4-14 | 50 | 160 | 125 | 100 | 87 | 20 | 3 | 4 | 4-18 |
| 50 | 50 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 80 | 195 | 160 | 135 | 120 | 22 | 3 | 4 | 8-18 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的QGY43F手動/液動車用緊急切斷閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。

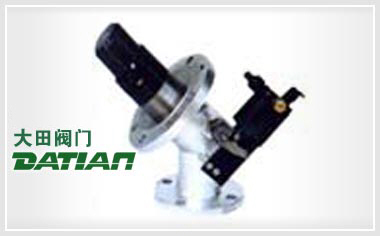

![QGY43F[手動]液動車用緊急切斷閥](uploads/yehuaqif9.jpg "QGY43F[手動]液動車用緊急切斷閥")
