通風蝶閥結構特點、型號分類、標準及安裝說明

蝸輪法蘭式通風蝶閥

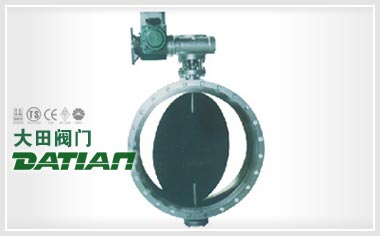

電動法蘭式通風蝶閥

通風蝶閥是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。通風蝶閥是一種非密閉型蝶閥。通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。 通風蝶閥主要產品：大型通風蝶閥，電動通風蝶閥，防爆通風蝶閥。

通風蝶閥結構特點：

1. 采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
2. 內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響

通風蝶閥工作原理：

通風蝶閥分為手動和電動傳動，可由電動機或者渦輪帶動驅動執行機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

通風蝶閥安裝要點：

1. 安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2. 閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。

通風蝶閥分類：通風蝶閥按驅動

1. 電動蝶閥
2. 氣動蝶閥
3. 液動蝶閥
4. 電液動蝶閥

通風蝶閥按結構

1. 中心密封蝶閥
2. 單偏心密封蝶閥
3. 雙偏心密封蝶閥
4. 三偏心密封蝶閥

通風蝶閥按材質

1. 軟密封蝶閥
   a.密封副由非金屬軟質材料對非金屬軟質材料構成。
   b.密封副由金屬硬質材料對非金屬軟質材料構成。
2. 金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

通風蝶閥按密封形式

1. 強制密封蝶閥
   a.彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生
   b.外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生
2. 充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生
3. 自動密封蝶閥。密封比壓由介質壓力自動產生。

通風蝶閥按工作壓力

1. 真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。
2. 低壓蝶閥。公稱壓力PN<1．6MPa的蝶閥。
3. 中壓蝶閥。公稱壓力PN為2．5--6．4MPa的蝶閥。
4. 高壓碟閥。公稱壓力PN為10。0--80．0MPa的蝶閥。
5. 超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

通風蝶閥按工作溫度

1. 高溫蝶閥。t>450 ℃的蝶閥
2. 中溫碟閥。120 C
3. 常溫蝶閥。一40C
4. 低溫蝶閥。一100
5. 超低溫蝶閥。t<一100 C的蝶閥

通風蝶閥按連接方式

1. 對夾式蝶閥
2. 法蘭蝶閥
3. 支耳式蝶閥
4. 焊接式蝶閥

通風蝶閥特點：

1. 啟閉方便迅速、省力、流體阻力小，可以經常操作。
2. 結構簡單，體積小，重量輕。
3. 可以運送泥漿，在管道口積存液體最少。
4. 低壓下，可以實現良好的密封。
5. 調節性能好。

通風蝶閥標準及參數:標準

1. 設計標準:GB/T12238-1989 JB/T8692-1998
2. 法蘭連接尺寸:GB/T9115.1-2000
3. 結構長度 h:GB/T12221-1989
4. 壓力試驗:GB/T13927-1992;JB/T9092-1999

通風蝶閥標準及參數:參數

• 公稱通徑 DN（mm） 50～2000
• 公稱壓力 PN（Mpa） 0.05 0.25 0.6
• 試驗壓力 強度試驗 0.075 0.375 0.9
• 密封試驗 ≤1.5%泄漏量
• 適用介質 煤氣、含塵氣體、煙道氣等
• 適用溫度 負-10度，還有零上 250度

通風蝶閥安裝說明：

1. 安裝前必須仔細核對閥門的標志、合格證是否符合使用要求，核實后應進行清潔處理。未安裝使用的閥門應存放在干燥的室內。保管時間較長的閥門，要定期清洗，吹干、涂防銹油。閥門兩端應用盲板保護法蘭密封面。
2. 根據介質流動方向進行安裝;優先考慮臥式安裝。
3. 通風蝶閥與管道的連接螺栓，安裝時應按對角對方向多次擰緊，不得單件一次擰緊，以防受力不均而造成法蘭連接處泄漏。
4. 通風蝶閥安裝時，應以蝶板處于關閉位置為宜，防止雜物進入閥腔搓傷密封面，用戶要試壓時，切要兩端用法蘭對夾裝好后試壓。
5. 閥門與管道連接時，要求管道上使用對焊鋼法蘭或通風蝶閥專用法蘭。如果采用平焊鋼法蘭時，必須要求法蘭內孔與墊圈內孔一樣大，以保證墊圈的有效密封面。
6. 通風蝶閥出廠時已將控制機構的啟閉行程調好，為防止電源接通時方向搞錯，用戶在第一次接通電源前，要先手動至關開位置的1/3初。并檢查指示盤方向與閥門開啟方向是否一致。
7. 閥門在使用時，如發現故障，應立即停止使用。
