電動法蘭式伸縮蝶閥

用途及特點

電動法蘭式伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點為：
設計新穎，合理，結構獨特，重量輕，操作方便，啟閉迅速；
伸縮蝶閥除了能作調節和截流作用，補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修提供方便；
密封部位可調節更換，密封性能可靠等特點。

采用標準

設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗：GB/T 13927-1992; JB/T 9092-1999



主要技術參數

公稱通徑 DN 50～2000
公稱壓力 PN 0.6 1.0 1.6
試驗壓力 強度實驗 0.9 1.5 2.4
密封實驗 0.66 1.1 1.76
氣密封實驗 0.6 0.6 0.6
使用溫度 ≤80℃
適應介質 空氣、水、蒸汽、煤氣、油品等
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 橡膠、聚四氟、聚內脂、不銹鋼
閥桿 2Cr13、不銹鋼、鉻鉬鋼
伸縮管 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料 柔性石墨

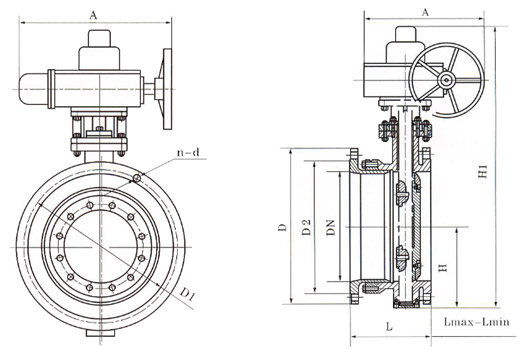

SDt/d943(H.F.X)-(6、10、16)系列電動傳動法蘭式伸縮蝶閥結構示意圖

電動法蘭式伸縮蝶閥結構圖



SDt/d943(H.F.X)-(6、10、16) 系列連接尺寸

公稱
通徑		 外形尺寸（參考值） 法蘭尺寸和螺栓尺寸（標準值） 電動
裝置
型號
（參考）
H H1 設計
最大
長度L		 設計
最小
長度L		 設計
長度L		 A B 0.6MPa 1.0MPa 1.6MPa
毫
米		 英
寸		 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 80 440 164 138 151 250 255 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 QB
10-1
65 21/2 95 445 190 154 172 250 255 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 QB
10-1
80 3 98 476 195 163 177 250 255 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 QB
10-1
100 4 114 504 227 184 206 250 255 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 QB
10-1
125 5 128 550 254 195 215 250 255 240 200 176 8-18 250 210 184 8-18 250 210 184 8-18 QB
20-1
150 6 139 652 240 201 225 300 315 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 QB
20-1
200 8 174 732 265 215 245 300 315 320 280 254 8-18 340 295 266 8-22 340 294 266 12-22 QB
60-1
250 10 215 823 295 235 265 300 315 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 QB
60-1
300 12 245 877 308 254 282 300 315 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 QB
120-1
350 14 270 932 325 271 300 300 315 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 QB
120-1
400 16 305 1047 345 283 314 300 315 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 QB
250-1
450 18 325 1092 370 314 340 575 714 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 QB
250-1
500 20 360 1182 377 316 346 575 714 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 QB
250-1
600 24 445 1380 446 388 417 656 810 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 QB
500-0.5
700 28 505 1502 445 395 425 656 810 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 QB
500-0.5
800 32 560 1545 479 425 455 656 810 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 ZA
60
900 36 630 1710 515 455 485 785 863 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 ZA
60
1000 40 680 1805 525 465 495 785 863 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 ZA
60
1200 48 795 2096 574 512 542 785 863 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 ZA
120
1400 56 900 2296 599 547 572 790 1338 1630 1560 1510 36-36 1675 1530 1530 36-42 1685 1590 1530 36-48 ZA
120
1600 64 1100 2720 640 589 615 868 1476 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 ZA
240
1800 72 1124 2830 725 670 659 868 1476 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56 ZA
240
2000 80 1290 3120 764 680 722 965 1600 2265 2180 2125 48-32 2325 2230 2150 48-48 2345 2230 2150 48-62 ZA
240

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動法蘭式伸縮蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
