日標蝶閥

用途及特點

D37和3H-10K、20K、D343H-10K、20K系列日標蝶閥的主要結構特征為對夾式和法蘭式三偏心密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構，其密封性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確?？煽康拿芊庑阅?。具有耐高溫、耐磨損、耐腐蝕等優點。廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。

采用標準

設計標準：API609-83 法蘭連接尺寸：JIS B2212 JIS B2213 JIS B2214 結構長度：JIS B2002-1987
壓力試驗：JIS B2003-1987
驅動形式：手柄、蝸輪、氣動、電動等

結構示意圖

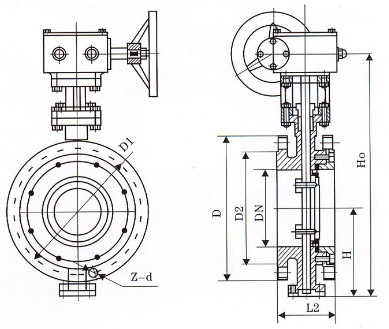

日標蝶閥結構示意圖



主要技術參數

公稱通徑 DN 830W 830L
2″～36″ 2″～36″
公稱壓力 PN 10K 20K
試驗壓力 強度實驗 1.5 3.0
密封實驗 1.1 2.2
適用介質 水、蒸汽、油品、海水等
適用溫度 -29～425℃

主要零件的材質

零件名稱 材料
閥體 WCB、304、316、316SS、CF8M
閥板 WCB、304、316、316SS、CF8M
閥桿 316、2Cr13、1Cr18Ni9Ti
密封圈 316、氟塑料
填料 柔性石墨、氟塑料

日標D373H-10K、20K系列JIS D373H-10K、20K

公稱通徑 結構長度（標準值） 外形尺寸（參考值） 連接尺寸（標準值）
H D373H D673H D973H 10K 20K
毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 120 4-19 120 8-19
65 21/2 46 115 370 180 200 625 245 72 530 250 255 140 4-19 140 8-19
80 3 49 120 380 180 200 645 245 72 565 250 255 150 8-19 160 8-23
100 4 56 138 420 180 200 675 355 92 600 250 255 175 8-19 185 8-23
125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-23 225 8-25
150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-23 260 12-25
200 8 70 208 605 270 280 850 250 170 775 300 315 290 12-23 305 12-25
250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-25 380 12-27
300 12 83 283 800 380 420 1035 450 220 1070 300 315 400 16-25 430 16-27
350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 16-25 480 16-33
400 16 102 340 915 450 470 1190 450 220 1210 300 315 510 16-27 540 16-33
450 18 114 380 960 480 490 1250 650 280 1335 575 714 565 20-27 605 20-33
500 20 127 410 1020 480 490 1290 650 280 1415 575 714 620 20-27 660 20-33
600 24 154 470 1225 480 490 1455 850 380 1605 656 810 730 24-33 770 24-39
700 28 165 550 1355 640 660 1585 850 380 1844 656 810 840 24-33 900 24-48
800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 950 28-33 1030 24-56
900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1050 28-33 1140 28-56
1000 40 216 770 1795 850 900 2015 1250 380 2380 785 860 1160 28-39
1200 48 254 890 1965 850 900 2250 1250 380 2640 785 860 1380 32-39

日標D343H-10K、20K系列JIS D343H-10K、20K

公稱通徑 結構長度（標準值） 外形尺寸（參考值） 連接尺寸（標準值）
L H D373H D673H D973H 10K 20K
毫米 英寸 短 長 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
50 2 108 150 112 350 180 200 625 245 72 530 250 255 155 120 4-19
65 21/2 112 170 115 370 180 200 625 245 72 530 250 255 175 140 4-19 155 120 8-19
80 3 114 180 120 380 180 200 645 245 72 565 250 255 185 150 8-19 175 140 8-19
100 4 127 190 138 420 180 200 675 355 92 600 250 255 210 175 8-19 200 160 8-23
125 5 140 200 164 460 180 200 715 355 92 640 250 255 250 210 8-23 225 185 8-23
150 6 140 210 175 555 270 280 800 355 92 705 300 315 280 240 8-23 270 225 8-25
200 8 152 230 208 605 270 280 850 250 170 775 300 315 330 290 12-23 305 260 12-25
250 10 165 250 243 680 270 280 925 250 170 945 300 315 400 355 12-25 350 305 12-25
300 12 178 270 283 800 380 420 1035 450 220 1070 300 315 445 400 16-25 430 380 12-27
350 14 190 290 310 835 380 420 1070 450 220 1140 300 315 490 445 16-25 480 430 16-27
400 16 216 310 340 915 450 470 1190 450 220 1210 300 315 560 510 16-27 540 480 16-33
450 18 222 330 380 960 480 490 1250 650 280 1335 575 714 620 565 20-27 605 540 16-33
500 20 229 350 410 1020 480 490 1290 650 280 1415 575 714 675 620 20-27 675 605 20-33
600 24 267 390 470 1225 480 490 1455 850 380 1605 656 810 795 730 24-33 730 660 20-33
700 28 292 430 550 1355 640 660 1585 850 380 1844 656 810 905 840 24-33 845 770 24-39
800 32 318 470 640 1470 640 660 1700 1250 380 2040 656 810 1020 950 28-33 995 900 24-48
900 36 330 510 710 1545 850 900 1865 1250 380 2255 785 860 1120 1050 28-33 1140 1030 24-56
1000 40 410 550 770 1795 850 900 2015 1500 580 2380 785 863 1235 1160 28-39 1250 1140 28-56
1200 48 470 630 890 1385 850 900 2226 1500 580 2640 785 860 1465 1380 32-39

注：以上對夾式、法蘭式二種的傳動方式有：手動、蝸輪、氣動和電動。用戶訂貨時說明。
