D371蝸輪對夾式軟密封蝶閥

概述

D371蝸輪對夾式軟密封蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、；臺金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

特點

  • 設計新穎、合理，結構獨特，重量輕，啟閉迅速。
  • 操力矩小，操作方便，省力靈巧。
  • 可以任何位置安裝、維修方便。
  • 密封件可以更換，密封性能可靠達到雙向密封零泄漏。
  • 密封材料耐老化、耐腐蝕，使用壽命長等特點。

采用標準

設計標準：GB/T12238-1989,lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998,IS0 7005-2或BSEN 1092-2002
結構長度 : GB/T1 2221-1989,lS0 5752-1988或BS EN558-1
壓力試驗：GB/T13927-1 99,JB/T9092-1999, lS0 5028-1993或BS 6755-l-1986

結構示意圖

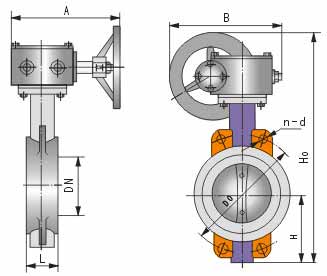

D371蝸輪對夾式軟密封蝶閥結構圖

D371X/J-（6,10,16）Z.Q.C.P.R系列尺寸

公稱通徑 結構長度
（標準值）		 外形尺寸（參考值） 連接尺寸（標準值）
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 21/2 46 70 321 180 200 130 4-14 146 4-18 145 4-18
80 3 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 4 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 5 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 6 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 8 60 164 572 270 280 280 8-18 295 8-22 295 12-22
250 10 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 12 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 14 78 248 761 380 420 415 12-22 460 16-22 470 16-26
400 16 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 18 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 20 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 24 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 28 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 32 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 36 206 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39
1000 40 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 48 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48
1400 56 279 910 2310 1000 925 1560 36-36 1590 36-42 1590 36-48
1600 64 318 1030 2595 1000 925 1760 40-36 1820 40-48 1820 40-56
1800 72 356 1140 2810 1100 980 1970 44-39 2020 44-48 2020 44-56
2000 80 406 1250 3100 1100 980 2180 48-42 2230 48-48 2230 48-62

注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D371蝸輪對夾式軟密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
