DT73對夾式彈性硬密封蝶閥

概述

DT73對夾式彈性硬密封蝶閥采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的最佳裝置。

用途與特點

DT73對夾式彈性硬密封蝶閥可適用于食品、醫藥、化工等工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。

采用標準

設計標準：GB/T 12238-1989 法
蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000;
結構長度：GB/T12221-1989
壓力試驗：GB/T 13927-1992

結構示意圖

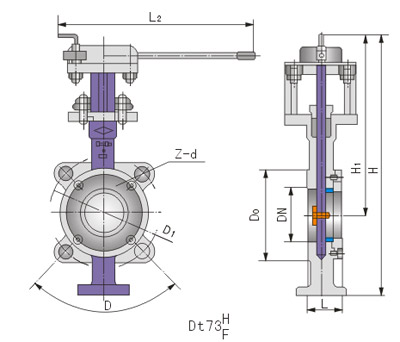

DT73對夾式彈性硬密封蝶閥結構示意圖

主要技術參數

公稱通徑 DN 50～150
公稱壓力 PN 1.0 1.6 2.5
試驗壓力 強度實驗 1.5 2.4 3.75
密封實驗 1.1 1.76 2.75
氣密封實驗 0.6 0.6 0.6
適用介質 水、蒸汽、油品、酸類腐蝕性等
適用溫度 -40℃～600℃

主要零件材質

零件名稱 材質
閥體 鑄鐵、鑄鋼、不銹鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 柔性石墨
注：Dt-代表彈性密封結構。

主要外形和連接尺寸

產品名稱 公稱通徑 結構長度（標準值 外形尺寸（參考值） 法蘭尺寸和螺栓孔尺寸（標準值）
1.0MPa 1.6 MPa 2.5 MPa
Dt73H/F-(10.16.25)
C.P.R.V系列
對夾式彈性密封
蝶閥		 mm inch L L2 H H1 D1 Z-d a D1 Z-d a D1 Z-d a
50 2 43 265 330 350 125 4-18 90° 125 4-18 90° 125 4-18 90°
65 21/2 46 265 362 267 145 4-18 90° 145 4-18 90° 145 4-18 90°
80 3 49 320 375 275 160 8-18 45° 160 8-18 45° 160 8-18 45°
100 4 56 320 410 295 180 8-18 45° 180 8-18 45° 190 8-22 45°
125 5 64 340 425 305 210 8-18 45° 210 8-18 45° 220 8-26 45°
150 6 70 390 465 320 240 8-22 45° 240 8-22 45° 250 8-26 45°

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的DT73對夾式彈性硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
