D671X氣動對夾式軟密封蝶閥

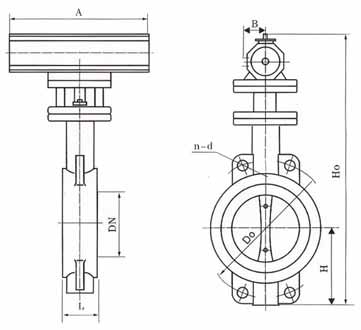

D671X氣動對夾式軟密封蝶閥結構圖

概述

我公司研制的D671X氣動對夾式軟密封蝶閥雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

特點

  1. 本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。
  2. 密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。
  3. 橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。
  4. 蝶板采用框架結構,強度高,過流面積大,流阻小。
  5. 整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
  6. 本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
  7. 本閥結構獨特,操作靈活,省力,方便。

D671X/J(6,10,16)Z.Q.C.P.R系列連接尺寸

公稱通徑 結構長度
(標準值)
外形尺寸(參考值) 連接尺寸(標準值)
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 330 180 65 130 4-14 146 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48

注:若用戶需用閥板襯橡膠等特殊要求,訂貨時請注明

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D671X氣動對夾式軟密封蝶閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們
