閘閥型號編制說明

閘閥型號編制說明是根據中國閥門型號編制標準整理，并不包括我公司最新研發生產的一些的閘閥產品，在新產品沒有統一標準的情況下，我們將采用閘閥型號的企業編制方法。但是為了您的便捷、通用和標準，我們將盡量使用中國的閘閥型號編制方法。

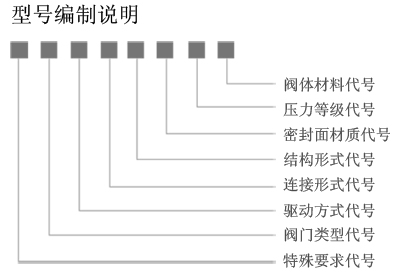

特殊要求代號：體、蓋栓接結構(默認)Hs一體、蓋焊接結構PS一壓力密封結構D一低溫閥門B一波紋管閥門E一閥體延長端閥門
閥門類型代號：Z一閘閥
驅動方式代號：4一正齒輪傳動5一傘齒輪傳動6一氣動6s一氣動帶手動7一液動9一電動（手輪傳動略）9B一防爆電動
連接形式代號：1一內螺紋2一外螺紋4一法蘭6一焊接
結構形式代號：1一單閘板2一雙閘板
密封面材質代號：Y一硬質合金H一合金鋼
壓力等級代號：公稱壓力為MPa的10倍、磅級為實際數
閥體材料代號：
(1)鑄造閥體：C—WCB I—WC6，ZGl Cr5Mo V—WC9，ZG20CrMoV P—CF8，ZGICrl8Ni9Ti R—CF8M，ZGlCrl8Nil2Mo2Ti S—CF3L—CF3M F—LCB N—LC3
(2)鍛造閥體：C—A105 E—LF2 A—F11 V—F22 P—F304 R—F316 S—F304L L—F316L
以上閘閥型號編制方法中，可能遺漏了一些部分，但是最常用和最常見的內容已經概括進去，如果您需要詳細的閘閥型號編制內容，歡迎與我們直接聯系。
