Z973X電動漿液閥

概述

Z973X電動漿液閥在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點。不斷提高產品的科技含量,從一些技術細節著手,完善了電動漿液閘閥的綜合性能。電動漿液閘閥具有剛性好,流阻系數小、設計合理、結構緊湊,通道流暢等優點,密封可靠、操作輕便靈活。電動漿液閘閥廣泛用于化工,煤炭,制糖,污水,造紙等到領域,是一種理想的密封閥門。電動漿液閘閥適合于造紙行業在管道上作調節和節流使用。

特點

  1. 采用對夾式結構,體積小,重量輕。
  2. 完全敞開的通道,可以防止介質在閥內沉積。
  3. 新研制的U型封存圈,可發保證閥門的良好密封性。
  4. 閘板的外密封 性,則是通過嵌在閥體內只有彈性的密封條來實現,并可借助f螺釘,壓板進行調整。
  5. 流阻小。
  6. 安裝裝維修方便。

結構示意圖

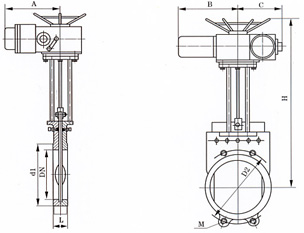

Z973X電動漿液閥結構示意圖

主要性能規范

公稱壓力PN 密封試驗 殼體試驗 工作溫度 適用介質
0.6MPa 0.66MPa 0.9MPa -10℃~120℃ 泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質
1.0MPa 1.5MPa 1.5MPa

主要外形及連接尺寸

DN L D2 D1 H L0 L1 L2
0.6 1.0
50 48 48 125 100 600
65 48 48 145 120 670
80 50 50 160 135 680
100 50 50 180 155 700
125 50 50 210 185 720
150 60 60 240 210 790
200 60 60 295 265 850
250 70 70 350 320 1100
300 70 80 400 368 1180
350 80 90 460 428 1280
400 80 120 515 482 1460
450 90 120 565 532 1600
500 90 130 620 585 1800
600 140 140 725 685 2100
700 140 140 840 800 2300
800 190 190 950 905 2500
900 203 203 1050 1005 2700
1000 216 216 1160 1115 2900
1200 254 254 1380 1325 3400

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z973X電動漿液閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
