Z11鍛鋼閘閥

產品用途

Z11鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

應用規范

  • 制造按API STD.602
  • 連接端
  • 承插口尺寸按ANSI B16.11
    1. 螺紋端按ANSI B2.1
    2. 閥門檢查和實驗按API STD.598
  • 結構：B.B;OS＆Y
  • 主體材料：A105, F11,F22,304,316, 304L ,316L,Mone1,20號合金

ANSI 150~800Lb

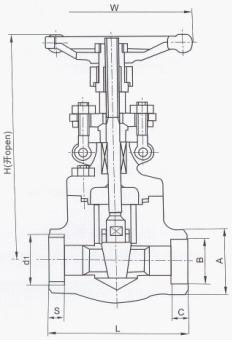

Z11鍛鋼閘閥結構圖

尺寸和重量 (縮孔)

規格specifications 150～800Lb
H≈ W L B C S d1(NPT) 重量（Kg）
Weight
inch DN A105
F11. F22		 18-8
1/2 15 161 100 79 22.5 22.2 9.6 13.6 1/2 2.1
3/4 20 161 100 92 28.5 27.7 12.7 13.9 3/4 2.3
1 25 196 125 111 34.5 34.5 12.7 17.3 1 4.3
1 1/2 40 244 160 121 50.5 49.1 12.7 18.4 1 1/2 6.9
2 50 286 180 140 63 62 17.5 19.2 2 10.8

訂貨號(WCB,WC6,WC9)

主體材料
Main Body material		 內件代號Trim code
1 2 3 4 5 6 7 9 8
Cr13/Cr13 STL/STL Cr13/STL Mone1/ Mone1 18-8/ STL 18-8/18-8 H.C/H.C 304/304 20號/20號
A105 Z8S1C Z8S2C Z8S3C Z8S4C Z8S5C   Z8S7C Z8S9C
F11   Z8S2H
F22   Z8S2V
304   Z8S2P     Z8S5P Z8S6P Z8S7P
316   Z8S2R     Z8S5R Z8S6R Z8S7R
304L   Z8S2S     Z8S5S Z8S6S Z8S7S
316L   Z8S2L     Z8S5L Z8S6L Z8S7L
Mone1       Z8S4M
20號                 Z8S8N

說明：1、如采用螺紋連接，連接單元“S”用“T”表示。
2、如進口端采用承插焊，出口端采用螺紋，則連接單元“S”用“U”表示。

ANSI 900~1500Lb

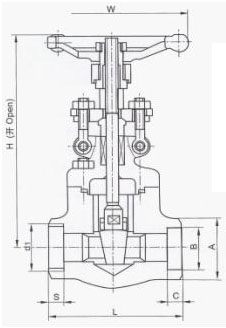

Z11鍛鋼閘閥 ANSI 900~1500Lb

應用規范

1、設計制造按BS5352
2、連接端
3、承插口尺寸按ANSI B16.11
螺紋端按ANSI B2.1
閥門檢查和實驗按API STD.598
4、結構：B.B;OS＆Y
5、主體材料：A105, F11,F22,304,316, 304L ,316L,

尺寸和重量 (縮孔)

規格
specifications		 900～1500Lb
H≈ W L B C S d1
(NPT)		 重量
（Kg）
Weight
inch DN A105
F11. F22		 18-8
1/2 15 322 180 140 22.5 22.2 9.6 13.6 1/2 13
3/4 20 322 180 140 28.5 27.7 12.7 13.9 3/4 13
1 25 322 180 140 34.5 34.5 12.7 17.3 1 15
1 1/2 40 414 200 178 50.5 49.1 12.7 18.4 1 1/2 24
2 50 508 300 216 63 62 17.5 19.2 2 44

訂貨號(WCB,WC6,WC9)

主體材料
Main Body material		 內件代號Trim code
1 2 3 4 5 6 7 9
Cr13/Cr13 STL/STL Cr13/STL Mone1/ Mone1 18-8/ STL 18-8/18-8 H.C/H.C 304/304
A105 Z15S1C Z15S2C Z15S3C Z15S4C Z15S5C   Z15S7C Z15S9C
F11   Z15S2H
F22   Z15S2V
304   Z15S2P     Z15S5P Z15S6P Z15S7P
316   Z15S2R     Z15S5R Z15S6R Z15S7R
304L   Z15S2S     Z15S5S Z15S6S Z15S7S
316L   Z15S2L     Z15S5L Z15S6L Z15S7L

說明：

  1. 如采用螺紋連接，連接單元“S”用“T”表示。
  2. 如進口端采用承插焊，出口端采用螺紋，則連接單元“S”用“U”表示。

鍛鋼閘閥

鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z11鍛鋼閘閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
