Z11不銹鋼內螺紋閘閥

概述

Z11不銹鋼內螺紋絲口閘閥閥體阻力小,密封面受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限制 ,不擾流、不降低壓力。形體簡單,結構長度短,制造工藝性好,適用范圍廣。絲口閘閥就是閥門兩端自帶絲口,有外絲和內絲之分,和管道連接安裝時,連接部分需用活接頭或直接頭把管子上的絲口和閥門的絲口連接。

特點

  • Z11不銹鋼內螺紋閘閥液體阻力小,密封面受介質的沖刷和侵蝕小。
  • 開閉省力。
  • 介質流向不受限制,不擾流、不降壓力。
  • 形體簡單,結構長度短,制造工藝性好,適用范圍廣。

應用規范

  • 公稱壓力:2.5MPa
  • 適用溫度范圍:-20~232℃~350℃
  • 適用介質:水、油、氣及某些腐蝕性液體(W.O.G)
  • 螺紋類型:G·NPT.BSPT.BSP.DIN259/2999

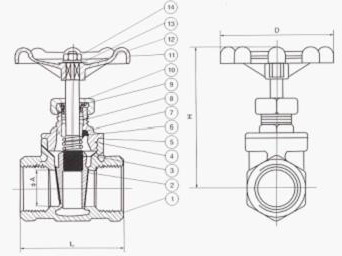

結構示意圖

Z11不銹鋼內螺紋閘閥結構圖

主要零件材料

序號NO. 零件名稱 材  質
1 閥  體 不銹鋼CF8M/CF8
2 閘  板 不銹鋼CF8M/CF8
3 閥  桿 不銹鋼SS316/304
4 閥  蓋 不銹鋼CF8M/CF8
5 填  料 聚四氟乙烯
6 止推墊片 不銹鋼SS304
7 閥桿架 不銹鋼SS316/SS304
8 填  料 聚四氟乙烯PTFE
9 螺  母 不銹鋼SS304
10 填料壓蓋螺母 不銹鋼SS316/SS304
11 手  輪 鋁合金
12 銘  牌
13 手輪墊片 不銹鋼SS304
14 手輪螺母 不銹鋼SS304

主要連接尺寸及重量

尺寸SIZE 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
A 15 20 25 32 38 50
H 90 97 108 120 146 163
L 55 60 65 75 85 95
D 70 70 80 80 90 100

安裝與維護應注意以下事項

  1. 手輪、手柄及傳動機構均不允許作起吊用,并嚴禁碰撞;
  2. 雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 );
  3. 帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 );
  4. 帶傳動機構的閘閥,按產品使用說明書的規定安裝;
  5. 如果閥門經常開關使用 , 每月至少潤滑一次;

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z11不銹鋼內螺紋閘閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
