PZL73鏈輪對夾式刀型閘閥

概述

PZL73鏈輪對夾式刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。此類閘閥占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。

產品特點

  • 超短結構長度，節省材料，可使管路系統整體重量大大減輕。
  • 占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
  • 閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
  • 上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。 閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

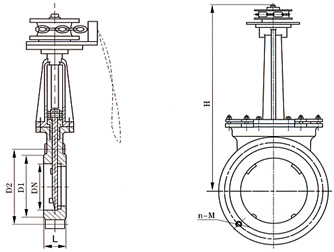

結構示意圖

PZL73鏈輪對夾式刀型閘閥結構圖

主要外形連接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 43 90 110 325 4-M12 1.0 50 50 100 125 325 4-M16
65 46 110 130 340 4-M12 65 50 120 145 340 4-M16
80 46 125 150 355 4-M16 80 50 135 160 355 4-M16
100 52 145 170 405 8-M16 100 50 155 180 405 8-M16
125 56 175 200 440 8-M16 125 50 185 210 440 8-M16
150 56 200 225 520 8-M16 150 60 210 240 520 8-M20
200 60 255 280 580 8-M16 200 60 265 295 580 8-M20
250 68 310 335 670 12-M16 250 70 320 350 670 12-M20
300 78 362 395 820 12-M20 300 80 368 400 820 12-M20
350 78 412 445 925 12-M20 350 90 428 460 925 16-M20
400 102 462 495 1030 16-M20 400 100 482 515 1030 16-M22
450 114 518 550 1180 16-M20 450 120 532 565 1180 20-M22
500 127 568 600 1290 16-M20 500 130 585 620 1290 20-M22

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PZL73鏈輪對夾式刀型閘閥 性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
