PZ273電液動刀型閘閥

概述

PZ273電液動刀型閘閥又稱電液動刀閥、電液動插板閥、電液動薄型閘閥、電液動閘板閥，電控液動刀型閘閥主要由閥體、閥板、絲桿、驅動螺母、支架、壓條、電液動執行器、填料組成，PZ273型電液動刀型閘閥具有體積小，重量輕，PZ273型電液動刀型閘閥屬對夾式、平行單閘板結構、單向流通性質，流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質，泛應用于電力，市政、礦山、冶金、化工、煤炭、水利等行業，是一種應用性強的新型更新替代閥門產品。

型號代表

閥門類型代號：“PZ”表示刀型閘閥;
驅動形式代號：“2”表示電液動;
連接形式代號：“7”表示對夾式;
結構形式代號：“3”表示單閘板;
密封面材料代號：“Y”表示堆焊合金;

具體型號有

PZ273Y-6，PZ273Y-10，PZ273Y-16; (閥體：鑄鐵)
PZ273Y-6C，PZ273Y-10C，PZ273Y-16C; (閥體：鑄鋼)
PZ273Y-6P，PZ273Y-10P，PZ273Y-16P; (閥體：不銹鋼304/304L)

主要用途

該產品通過電液聯動裝置往復推位來控制閥門的開啟和關閉，如配置傳感器或數字顯示裝置，可進行遠距離，高空的危險地區集中或程序控制，廣泛適用于食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截斷管路中的纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物等介質。

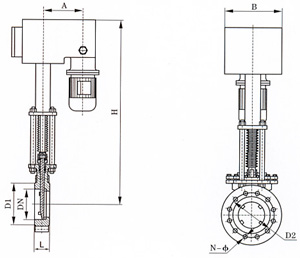

結構示意圖

主要外形及連接尺寸
