Z45暗桿楔式單閘板閘閥

概述

Z45暗桿楔式單閘板閘閥廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。

主要特點及用途

  1. 結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
  2. 密封面采用不銹鋼和硬質合金，使用壽命長。
  3. 采用柔性石墨填料、密封可靠，操作輕便靈活。
  4. 驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
  5. 廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

執行標準

  • 設計制造：按GB/T12234-89的規定
  • 結構長度：按GB/T12221-89的規定
  • 法蘭面尺寸：按JB79 GB/T9112-9131的規定
  • 檢查與試驗：按JB/T9092-99 GB/T13927-92的規定
  • 傳動方式：手動、電動、齒輪傳動

性能規范

型號 公稱壓力（MPa） 試驗壓力（MPa） 工作溫度（℃） 適用介質
強度（水） 密封（水）
Z45T-10 1.0 1.5 1.1 ≤120 蒸汽、水
Z45W-10 ≤100 油品、煤氣

主要零件材料

零件名稱 材料
Z45T-110 Z45W-10
閥體、閥蓋 灰鑄鐵 灰鑄鐵
閥板 灰鑄鐵+黃鋼 灰鑄鐵
閥桿 碳鋼 碳鋼
手輪 灰鑄鐵 灰鑄鐵
閥桿螺母 青鋼 青鋼

外形尺寸和連接尺寸

型號 公稱通徑
DN（mm）		 尺寸 重量
L D D1 D2 b-f Z-Φd H Do
Z45T-10
Z45W-10		 40 165 145 110 85 18-3 4-18 240 140 16.5
50 178 160 125 100 20-3 4-18 295 160 20
65 190 180 145 120 20-3 4-18 320 160 25
80 203 195 160 135 22-3 4-18 350 200 33
100 229 215 180 155 22-3 8-18 390 200 44
125 250 250 210 185 24-3 8-18 440 240 60
150 270 280 240 210 24-3 8-23 490 240 98.5
200 292 330 295 265 26-3 8-23 620 320 135
250 330 390 350 320 28-3 12-23 680 320 185
300 356 440 400 368 28-3 12-23 880 400
350 381 500 460 428 30-3 16-23 888 400
400 406 565 515 482 32-3 16-25   500
450 432 615 565 532 32-3 20-25   500
500 457 670 620 585 34-3 20-25   500

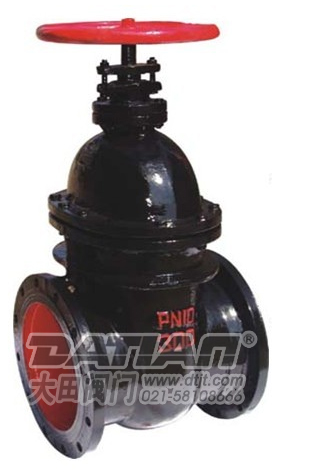

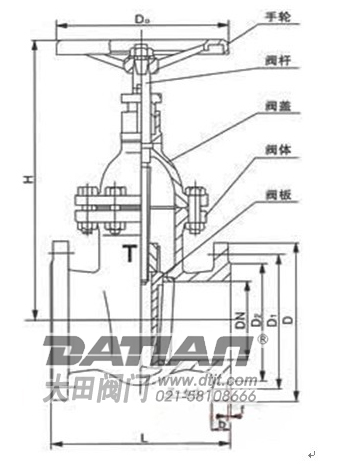

Z45暗桿楔式單閘板閘閥 Z45暗桿楔式單閘板閘閥 結構圖
Z45暗桿楔式單閘板閘閥 Z45暗桿楔式單閘板閘閥 結構圖

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z45暗桿楔式單閘板閘閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
