GM高真空隔膜閥

用途

GM高真空隔膜閥是真空系統中，供切斷或接通氣流之用?；?，連接管焊接式更溴化鋰制冷設備中的理想配件。

  • 適用溫度：NBR -25~100℃ FKM? -30~150℃
  • 適用介質：空氣及非腐蝕性氣體
  • 適用范圍：105~1.3×10-4
  • 漏率：6.7×10-4
  • 設計與制造：GB122239
  • 結構長度：GB12221、JB1688
  • 法蘭連接尺寸：GB4216、JB78

GM高真空隔膜閥

材料

閥體：碳鋼、不銹鋼
隔膜：丁晴橡膠、氟橡膠
閥桿：不銹鋼

測試

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

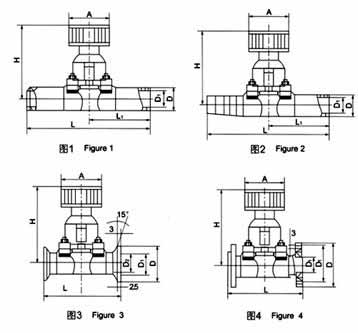

I型連接管焊接（圖1）

型號 DN D H A L L1
?GM-10C-H（I） 10 19 80 55 240 120
GM-25C-H（I） 25 32 105 80 240 120
GM-40C-H 40 45 133 100 240 120
GM-50C-H 50 57 157 100 240 120
GM-10D-H（I） 10 19 77．5 50 150 150
GM-25D-H（I） 25 32 105 60 75 75

II型連接管焊接（圖2）

型號 DN D H A L L1
GM-10C-H（II） 10 19 80 55 195 120
GM-25C-H（II） 25 32 105 80 236 120
GM-10D-H（II） 10 19 77．5 50 150 75
GM-25D-H（II） 25 32 105 66 175 75

III型連接管焊接（圖3）

型號 DN D H A L L1
GM-10C-KF 10 30 12．2 80 55 75
GM-25C-KF 25 40 26．2 105 80 120
GM-40C-KF 40 50 41．2 133 100 120

IIII型連接管焊接（圖4）

型號 DN D H A L L1 n-φc
GM-10C 10 46 36 80 55 75 4-φ6
GM-25C 25 70 55 105 80 120 4-φ7
GM-40C 40 100 80 133 100 150 4-φ9
GM-50C 50 110 90 157 100 180 4-φ9

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GM高真空隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
