D371X(半襯)、D671J、D371J/Fs(全襯)氣動對夾襯膠蝶閥

概述

氣動對夾襯膠蝶閥是用圓盤式啟閉件往復回轉90度左右來開啟、關閉和調節流體通道的一種 閥門。氣動襯膠蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量凋節功能和關閉密封特性，是近十幾年來發展最快的閥門品種之一。

設計與制造：GB12238
結構長度：GB12221（20系列）
法蘭連接尺寸：GB4216
D371X(半襯)、D671J、D371J/Fs(全襯)氣動對夾襯膠蝶閥

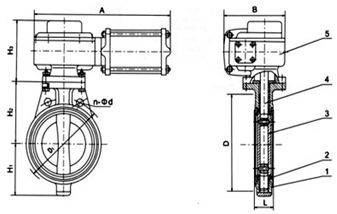

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 5、氣動裝置

用途

密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸汽、一般酸堿類
FKM ≤150℃ 水、蒸汽、強酸堿類

材料

閥體 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿 碳鋼鍍鎳磷、不銹鋼
閥座密封圈 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置 組合件

壓力等級：PN（MPa）　1.0　1.6

測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

主要尺寸參數

公稱通徑DN 公稱壓力MPa 工作壓力MPs L
mm		 D
mm		 D1
mm		 n-Φd
mm		 H1
mm		 H2
mm		 氣動裝置 氣源接頭 質量
型號 A
mm		 B
mm		 H3
mm
40 1.0 1.0 33 150 110 4-18
0 43 165 125 4-18 64 120 6D3A 210 70 120 M10×1 5.5
65 46 185 145 4-18 80 120 6D3A 210 70 120 M10×1 8
80 46 200 160 8-18 112 130 6D8 240 183 183 M10×1 11
100 52 220 180 8-18 90 145 6D8 240 183 183 M10×1 12
125 56 250 210 8-18 112 160 6D20 480 203 200 M10×1 37.5
150 56 285 240 8-22 132 175 6D20 480 203 200 M10×1 39.5
200 60 340 295 8-22 160 210 6D40 480 215 200 M10×1 49
250 68 395 350 12-22 206 235 6D60 480 228 200 M10×1 68
300 78 445 400 12-22 232 273 6D90 578 305 265 M10×1 99
350 78 505 460 16-22 263 310 6D130 612 318 268 M10×1 119
400 102 565 515 20-26 295 340 6D160 685 370 310 M12×1.5 182
450 114 615 565 20-26 327 370 6D300 1070 399 296 M12×1.5 258
500 127 670 620 20-26 358 399 6D300 1070 399 296 M12×1.5 297
550 140 730 675 20-30 384 430 6D500 1070 409 296 M12×1.5 325
600 154 780 725 20-30 474 460 6D500 1070 409 296 M12×1.5 399
700 165 895 840 24-30
800 190 1015 950 24-33
900 203 1115 1050 28-33
1000 216 1230 1160 28-36

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D371X(半襯)、D671J、D371J/Fs(全襯)氣動對夾襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
