D371X(半襯)、D371J、971J、D9671J/Fs(全襯)電動對夾襯膠蝶閥

概述

電動對夾襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著閥桿軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門處于全開狀態。 本類閥門在管道中一般應當水平安裝。

  • 設計與制造：GB12238
  • 結構長度：GB12221（20系列）
  • 法蘭連接尺寸：GB4216

D371X(半襯)、D371J、971J、D9671J/Fs(全襯)電動對夾襯膠蝶閥

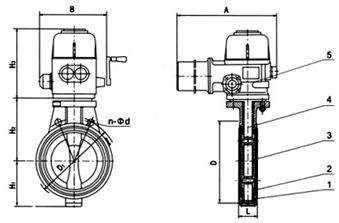

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 5、氣動裝置

用途

密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
CPDM ≤120℃ 水、蒸汽、一般酸堿類
FKM ≤150℃ 水、蒸汽、強酸堿類

材料

閥體 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿 碳鋼鍍鎳磷、不銹鋼
閥座密封圈 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置 組合件

壓力等級：PN（MPa）　1.0　1.6

測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

主要尺寸參數

公稱通徑DN 公稱壓力MPa 工作壓力MPa L
mm		 D
mm		 D1
mm		 n-Φd H1
mm		 H2
mm		 氣動裝置 質量
型號 A
mm		 B
mm		 H3
mm		 Do
mm
40 1.0 1.0 33 150 110 4-18 55 100 QB1-5-1 418 308 249   22
50 43 165 125 4-18 64 120 QB1-5-1 418 308 249   24
65 46 185 145 4-18 80 120 QB1-5-1 418 308 249   26
80 46 200 160 8-18 112 130 QB1-10-1 418 308 249   27
100 52 20 180 8-18 90 145 QB1-15-1 418 308 249   28
125 56 250 210 8-18 112 160 QB1-20-1 418 308 249   33
150 56 285 240 8-22 135 175 QB1-20-1 418 308 249   34
200 60 340 295 8-22 160 210 QB2-40-1 418 308 339   57
250 68 395 350 12-22 206 235 QB2-60-1 418 308 339   72
300 78 445 400 12-22 232 273 QB3-90-1 585 275 340 305 1142
350 78 505 465 1-22 263 310 QB3-120-1 585 275 340 305 125.5
400 102 565 515 16-26 295 340 QB3-200-1 585 275 340 305 170.5
450 114 615 565 20-26 327 370 QB3-250-1 585 275 340 305 200
500 127 670 620 20-26 358 399 QB4-400-0.5 729 355 372 457 238
550 140 730 675 20-30 384 430 QB4-400-0.5 729 355 372 457 271
600 156 780 725 20-320 474 460 QB4-500-0.5 729 355 372 457 339
700 165 895 840 24-30 486 610 QB5-800.-0.25 910 395 429 457 515
800 190 1015 950 247-33 591 672 QB5-1200-0.25 910 395 429 457 655
900 203 1115 1050 28-33 640 735 QC1500-0.4 783 448 585 400 920
1000 216 1230 1600 28-36 721 800 HQ2500-0.25 783 448 650 400 1100

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D371X(半襯)、D371J、971J、D9671J/Fs(全襯)電動對夾襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
