您現在所在位置：大田閥門 >> 襯膠閥門(襯里閥門)

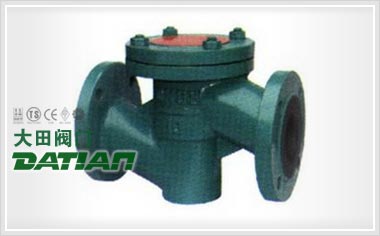

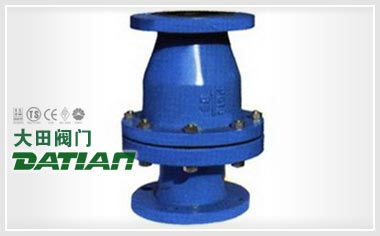

H44J旋啟式襯膠止回閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。H44J旋啟式襯膠止回閥屬于一種自動閥門，其主要作用是防止介質倒流、泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。H44J旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
設計與制造：GB12236 結構長度：GB12221 法蘭連接：GB4216
H44J旋啟式襯膠止回閥專用于控制一般腐蝕性介質，閥體內腔苗冕覆有可供選擇的各種橡膠，具有強度高、耐腐蝕性能好的特點。適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉
適用溫度：適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
壓力等級：PN0.6、1.0、1.6
襯里層：電火花檢測
實驗與檢驗按：GB/T 13927標準 公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1 材料：上閥體：鑄鐵、球墨鑄鐵
下閥體：鑄鐵、球墨鑄鐵 襯里：橡膠 閥瓣：碳鋼包覆橡膠
上閥體、下閥體 、襯里、閥瓣
| 公稱通徑 | 公稱壓力 | 工作壓力 | L | D | D1 | n-Фd | B | 質量 |
|---|---|---|---|---|---|---|---|---|
| 20 | 1.0 | 1.0 | 160 | 105 | 75 | 4-14 | 128 | |
| 25 | 160 | 115 | 85 | 4-14 | 128 | 4.5 | ||
| 32 | 180 | 135 | 100 | 4-18 | 150 | 7 | ||
| 40 | 200 | 150 | 110 | 4-18 | 160 | 8 | ||
| 50 | 230 | 165 | 125 | 4-18 | 178 | 10 | ||
| 65 | 290 | 180 | 145 | 4-18 | 205 | 18 | ||
| 80 | 310 | 200 | 160 | 4-18 | 230 | 24 | ||
| 100 | 350 | 220 | 180 | 8-18 | 255 | 30.5 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3605 | 47.5 | ||
| 150 | 480 | 285 | 240 | 8-22 | 345 | 63.5 | ||
| 200 | 0.6 | 0.6 | 500 | 340 | 295 | 8-22 | 415 | 96.5 |
| 250 | 0.4 | 550 | 395 | 350 | 12-22 | 495 | 144 | |
| 300 | 620 | 445 | 400 | 12-22 | 540 | 224 | ||
| 350 | 698 | 505 | 460 | 16-22 | 620 | |||
| 400 | 787 | 565 | 515 | 16-22 | 680 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H44J旋啟式襯膠止回閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
