D71X(半襯)、D71J、D71H/Fs(全襯)襯夾襯膠蝶閥

概述

襯夾襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著閥桿軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門處于全開狀態。 本類閥門在管道中一般應當水平安裝。

設計與制造：GB12238
結構長度：GB12221（20系列）
法蘭連接尺寸：GB4216

用途

密封圈材料代號	適用 溫度	適用 介質	部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．閥桿　6．閥蓋　7、手輪
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

材料

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
手柄	鋁合金、碳鋼

壓力等級：PN（MPa）　1.0　1.6

測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

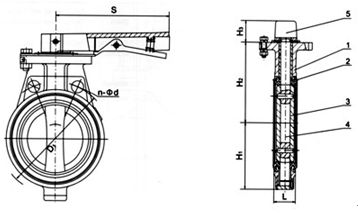

主要尺寸參數

公稱通徑 DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	S mm	H3 mm	質量 Kg/kilos
40	1.6 1.0	1.6 1.0	33	150	110	4-18	55	100	235	27	2
50			43	165	125	4-18	64	120	235	27	2.5
65			46	185	145	4-18	80	120	235	27	4.5
80			46	200	160	8-18	112	130	265	27	5.5
100			52	220	180	8-18	90	145	265	27	6.5
125			56	250	210	8-18	112	160	365	32	11.5
150			56	285	240	8-22	135	175	365	32	13.5

工作原理試

D71JH對夾半襯蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域。

產品特點

1. 流量特性趨直線，調節性能好。
2. 驅動方式可選擇手動、電動或氣動。
3. 密封件可更換，且密封可靠達到雙向密封。
4. 小巧輕便，容易拆裝及維修，并可在任意位置安裝。
5. 結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
6. 蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
7. 蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
8. 蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
