AG41W(無襯里)、AG41J(襯膠)堰式隔膜閥

用途

AG41W（無襯里）、AG41J(襯膠)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。 適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料） 壓力等級：(磅)125 150

AG41W（無襯里）、AG41J(襯膠)堰式隔膜閥

設計與制造：BS5156、GB12239
結構長度：BS5156、GB12221
法蘭連接尺寸：BS504、DIN2532、JIS B2212、ANSI B16.1、IS02004

測試

襯里層：電火花檢測
實驗與檢驗按：API598標準 公稱壓力磅（Lb）
閥體：Lb×1.5 密封：Lb×1.1
材料：閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠 隔膜：橡膠 閥瓣：鑄鐵 閥桿：碳鋼 、不銹鋼 手輪：鑄鐵
AG41W（無襯里）、AG41J(襯膠)堰式隔膜閥

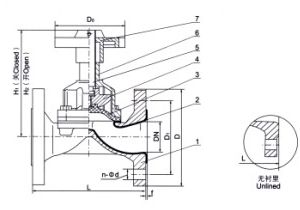

部件列表 1、閥體2、閥體襯里3、隔膜4、閥瓣5、下閥桿 6、閥蓋 7、手輪

主要外形尺寸

公稱通徑 公稱壓力 L D D1 n-Фd f
DN NPS
15 1/2 150 108/125 89/31/2 60.5/23/8 4-5/8 2
20 3/4 117/135 98/37/8 70/23/4 4-5/8 2
25 1 127/145 108/41/4 79.5/31/8 4-5/8 2
32 11/4 146/160 117/45/8 89/31/2 4-5/8 2
40 11/2 159/180 127/5 98.5/37/8 4-5/8 2
50 2 190/210 152/6 120.5/43/4 4-3/4 2
65 21/2 216/250 178/7 139.5/51/2 4-3/4 2
80 3 254/300 190/71/2 152.5/6 4-3/4 2
100 4 305/350 229/9 190.5/71/2 8-3/4 2
125 5 356/400 254/10 216/81/2 8-7/8 2
150 6 406/460 279/11 241.5/91/2 8-7/8 2
200 8 521/570 343/131/2 298.5/113/4 8-7/8 2
250 10 635/680 406/16 362/141/4 12-1 2
300 12 749/790 483/19 432/17 12-1 2
350 14 787/900 533/21 476/183/4 12-11/8 2
400 16 914/1000 597/231/2 540/211/4 16-11/8 2

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的AG41W(無襯里)、AG41J(襯膠)堰式隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
