EG41W(無襯里)、EG41J(襯膠) 堰式隔膜閥

用途

EG41W(無襯里)、EG41J(襯膠)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。

  • 適用溫度：≤85℃、≤100℃、≤120℃、≤150℃
  • 壓力等級：PN(MPa)　0.6 1.0 1.6
  • 設計與制造：BS5156
  • 結構長度：5156
  • 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

材料

  • 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
  • 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
  • 襯里：無襯里、橡膠
  • 隔膜：橡膠
  • 閥瓣：鑄鐵
  • 閥桿：碳鋼、不銹鋼
  • 手輪：鑄鐵

測試

  • 襯里層：電火花檢測
  • 試驗與檢驗按BS6755標準
  • 公稱壓力：PN(MPa)
  • 閥體：PN×1.5 密封：PN×1.1

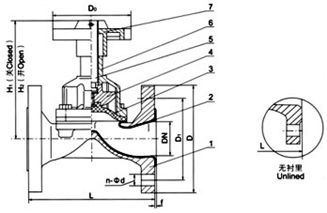

主要零部件及外形尺寸圖

EG41W（無襯里）、EG41J(襯膠) 堰式隔膜閥
1.閥體　2.閥體襯里　3.隔膜　4.閥瓣　5.閥桿　6.閥蓋　7.手輪

結構特點

隔膜閥是一種特殊形式的截?cái)嚅y：

  1. 彈性密封的開閉件，確保沒有內漏；
  2. 流線型的流道，使得壓力損失小；
  3. 沒有填料函，因此沒有外漏；
  4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
  5. 隔膜可更換，維護費用低；
  6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

主要連接尺寸

公稱通徑
DN		 公稱壓力
MPa		 工作壓力
MPa		 L
mm		 D
mm		 D1
mm		 n-Фd
mm		 f
mm		 H1
mm		 H2
mm		 D0
mm		 質量
Kg/kilos
15 1.6 1.6 108 95 65 4-14 2 90 99 66 2
20 117 105 75 4-14 2 93 103 66 3
25 127 115 85 4-14 2 100 112 66 4
32 146 140 100 4-18 2 127 144 96 6.5
40 159 150 110 4-18 2 136 56 96 7.5
50 190 165 125 4-18 2 151 177 96 10
65 1.0 1.0 216 185 145 4-18 2 183 213 165 16
80 254 200 160 8-18 2 190 230 230 23.5
100 305 220 180 8-18 2 242 285 280 34
125 356 250 210 8-18 3 285 648 280 44
150 406 285 240 8-22 3 353 431 368 67.5
200 0.6 521 340 295 8-22 3 445 537 483 141.5
250 635 395 350 12-22 5 598 734 500 229
300 0.4 749 445 400 12-22 5 698 778 560 321
350 787 505 460 16-22 5 723 883 560 360
400 0.25 914 565 515 16-26 5 868 1078 640 584
