浮動式鑄鋼球閥

概述

大田閥門公司生產銷售的浮動式鑄鋼球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。鑄鋼球閥一般分為手柄鑄鋼球閥，氣動鑄鋼球閥，電動鑄鋼球閥，鑄鐵球閥，不銹鋼球閥，全銅球閥等。 球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。 浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

技術規范

設計標準Design Standard GB/T12237 API608
結構長度Face to Face GB/T12221 ASME16.10
法蘭尺寸 Flanged Size GB/T9113 JB/T79 ASME16.5
檢查與實驗Test＆Inspection JB/T9092 API598

注：系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

主要零件材質

序號 零件名稱 材質

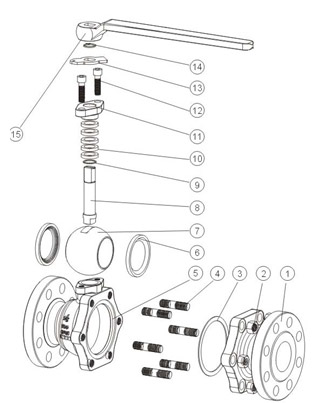

GB ASTM 浮動式鑄鋼球閥結構圖
1 側閥體 WCB A216-WCB
2 螺母 35 A194-2H
3 墊片 柔性石墨+不銹鋼 柔性石墨+不銹鋼
4 螺柱 35CrMoA A193-B7
5 閥體 WCB A216-WCB
6 閥座 PTFE PTFE
7 球體 25+ENP A105 + ENP
8 閥桿 1Cr13 A182-F6a
9 墊片 PTFE PTFE
10 填料 柔性石墨 柔性石墨
11 填料壓蓋 WCB A216-WCB
12 螺釘 35 A194-2H
13 定位片 Q235A 碳鋼
14 擋圈 65Mn AISI 1566
15 手柄 KT330-08 A47-667 235 10

注：

  • 抗硫型閥門該零件的材質為GB（1Cr18NI9+Ni.P）、ASTM(A182-304+Ni.P)
  • 抗硫型閥門該零件材質為GB（1Cr18NI9+Ni.P）、ASTM(A276-321)系列閥門
  • 主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

Q(3、6、7、8、9)4（6）1F(Y、N、P)

浮動式鑄鋼球閥結構圖

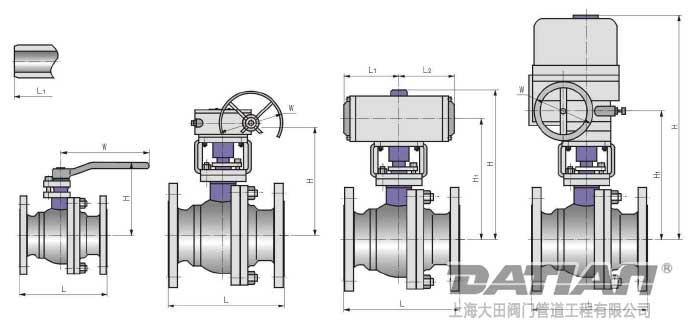

尺寸及重量   PN1.6MPa CLASS 150 10K(JIS)


DN		 mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS In 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
150LB
法蘭Flange		 L 108 117 127 - 165 178 190 203 229 356 394 457 -
1.6MPa
法蘭Flange		 L 130 140 150 165 180 200 220 250 280 320 360 400 -
10K(JIS)
法蘭Flange		 L 108 117 127 - 165 178 190 203 229 365 394 457 533
對焊
Butt Welding		 L1 140 152 165 - 190 216 241 282 305 381 403 419 -
手動
Hand –
Operated		 H 59 63 75 - 95 107 142 152 178 252 272 342 -
W 130 130 160 - 230 230 350 400 500 750 750 900 -
Kg 2.3 3.0 4.5 - 7.0 9.5 15.0 19.0 33.0 58.0 93.0 1600 -
渦輪蝸
桿傳動
Worm Gear
Operated		 H - - - - - - - - - - 292 398 -
W - - - - - - - - - - 400 600 -
型號 - - - - - - - - - - A B -
Kg - - - - - - - - - - 180 240 -
氣動
Air –
Operating		 H 200 204 257 - 264 340 370 389 594 646 646 781 -
H1 122 126 162 - 169 209 239 258 337 437 437 537 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型號 AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.1 6.3 8.1 - 14.1 16.6 38 42.1 53 95.3 105.2 207.8 -
電動
Electric
Driving		 H - - - - - 472 486 579 595 650 739 799 -
H1 - - - - - 377 391 484 500 500 589 649 -
W - - - - - 190 190 190 190 400 400 400 -
型號 - - - - - Q60-1 Q60 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1
Kg - - - - - 23 25 60 75 97 162 226 -

Q(3、6、7、8、9)4（6）1F(Y、N、P)

浮動式鑄鋼球閥結構圖

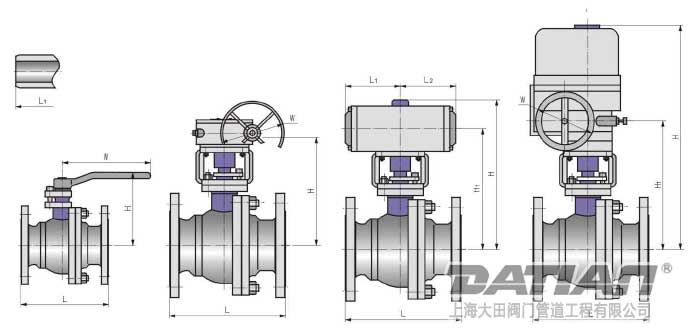

尺寸及重量 PN2.5MPa 4.0MPa CLASS 30020K(JIS)

DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS In 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
300LB法蘭Flange L 140 152 165 - 190 216 241 282 305 381 403 502 -
2.5MPa法蘭Flange L 130 140 150 -165 180 200 220 250 320 400 400 550 -
4.0MPa法蘭Flange L 130 140 150 160 200 220 250 280 320 400 400 550 -
20K(JIS)法蘭Flange L 140 152 165 - 190 216 241 283 305 381 403 502 568
對焊Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 502 -
手動Hand –Operated H 59 63 75 - 95 167 142 152 178 252 272 342 -
W 130 130 160 - 230 230 350 400 500 750 750 900 -
Kg 2.5 3.5 5.5 - 10.5 14.5 23.5 30 55 81 118 200 -
渦輪蝸桿傳動Worm GearOperated H - - - - - - - - - - 292 398 -
W - - - - - - - - - - 400 600 -
型號Type - - - - - - - - - - A B -
Kg - - - - - - - - - - 220 365 -
氣動Air –Operating H 200 204 257 - 264 340 379 452 594 646 744 920 -
H1 122 126 162 - 169 209 248 295 375 437 500 615 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型號Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.2 6.4 8.5 - 16.9 20.9 42.5 52.7 77.9 107 130 220 -
電動ElectricDriving H - - - - - 472 472 579 595 650 739 799 -
H1 - - - - - 377 391 484 500 500 589 649 -
W - - - - - 190 190 190 190 400 400 400 -
型號Type - - - - - Q60-1 Q60 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 -
Kg - - - - - 23 25 60 75 100 170 240 -

Q(3、6、7、8、9)4（6）1F(Y、N、P)

浮動式鑄鋼球閥結構圖

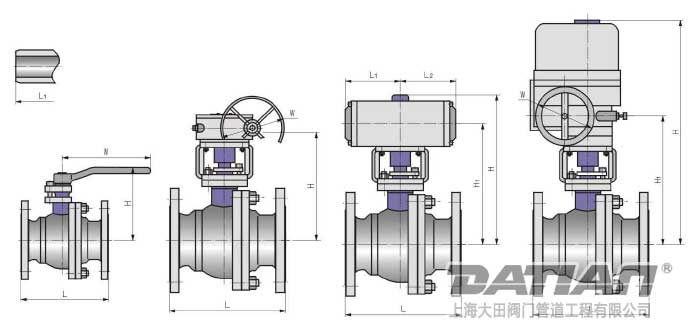

尺寸及重量 PN6.4MPa 10.0MPa CLASS 400 600

DN mm 15 20 25 32 40 50 65 80 100 125 150 200
NPS 1/2 3/4 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8
400LB法蘭Flange L 165 190 216 - 241 292 330 356 406(432) - - -
6.4MPa法蘭Flange L 165 190 216 229 241 292 330 356 432 508 559 660
10.0MPa法蘭Flange L 165 190 216 229 241 292 330 356 432 508 559 660
對焊Butt Welding L1 165 190 216 - 241 292 330 356 406(432) - - -
手動Hand –Operated H 59 63 75 - 95 167 180 198 198 - - -
W 160 160 230 - 400 400 650 650 1050 - - -
Kg 6.5 9 13 - 16.5 25 30 55 66 - - -
渦輪蝸桿傳動Worm GearOperated H - - - - - - - 292 398 - - -
W - - - - - - - 400 600 - - -
型號Type - - - - - - - A B - - -
Kg - - - - - - - 72 85 - - -
氣動Air –Operating H 200 204 241 - 264 340 379 452 584 - - -
H1 122 145 146 - 169 209 248 295 375 - - -
L1 283 283 283 - 350 590 590 523 610 - - -
L2 136 181 181 - 181 257 257 287 378 - - -
型號Type AG09 AG09 AG09 - AG09 AG13 AG13 AG13 AW17 - - -
Kg 6.5 6.8 9.3 - 17.8 33.6 45.1 59.3 81.2 - - -
電動ElectricDriving H - - - - - 472 559 599 632 - - -
H1 - - - - - 377 449 449 472 - - -
W - - - - - 190 190 190 190 - - -
型號Type - - - - - Q120-1 Q120-1 Q120-1 Q120-1 - - -
Kg - - - - - 25 60 75 90 - - -

*( )內為PN10.0MPa、Class600尺寸
