1000wog三通不銹鋼球閥

概述

1000wog三通不銹鋼球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。

應用規范

  • 公稱壓力：2.5MPa
  • 適用溫度范圍：-20～232℃～350℃
  • 適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
  • 螺紋類型：G·NPT.BSPT.BSP.DIN259/2999

主要零件材料

序號NO 零件名稱Part Name 材質Material
1 閥體Body 不銹鋼CF8M/CF8
2 閥蓋Cap 不銹鋼CF8M/CF8
3 球Ball 不銹鋼CF8M/CF8
4 球墊Ball Seat 聚四氟乙烯PTFE
5 閥桿Stem 不銹鋼CF8M/CF8
6 填料Stem packing 聚四氟乙烯PTFE
7 中口Packing 聚四氟乙烯PTFE
8 大薄片Gasket 聚四氟乙烯PTFE
9 壓蓋螺母Stem Nut 不銹鋼CF8M/CF8
10 手柄Handle 不銹鋼CF8M/CF8
11 流向指示牌Flow Inoicator ALUMINUM
12 華司Handle Washer 不銹鋼CF8
13 螺帽Handle Nut 不銹鋼CF8
14 鎖定裝置Locking Device 不銹鋼CF8
15 皮套Handle SLEEVE 塑料Plastic
16 盲蓋BLIND 不銹鋼CF8M/CF8

L型主要尺寸 單位mm

SIZE d L H D1 B W1 W2 h 重量WT
（g）
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

主要尺寸 單位mm

SIZE d L H D1 B F G W1 W2 h 重量WT（g）
1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550
3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725
1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000
11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 2000
11/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000
2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650

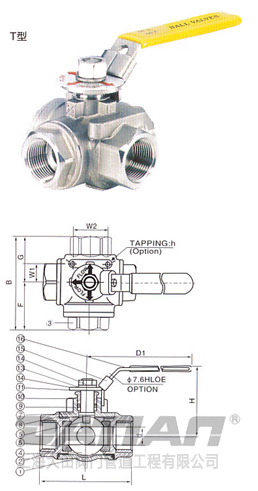

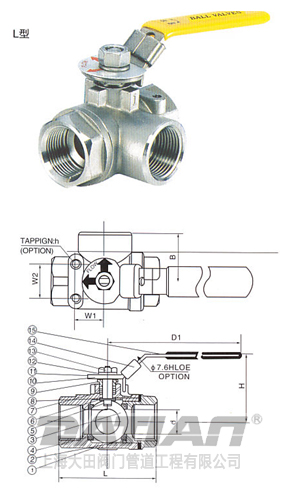

三通不銹鋼球閥 L型 三通不銹鋼球閥 T型
1000wog三通不銹鋼球閥 L型 1000wog三通不銹鋼球閥 T型

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的1000wog三通不銹鋼球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
