浮動式鍛鋼球閥

概述

大田閥門公司生產銷售的浮動式鍛鋼球閥Q(3、6、7、8、9)4（6）1F(Y、N、P)的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

技術規范

設計標準Design Standard GB/T12237 API608
結構長度Face to Face GB/T12221 ASME16.10
法蘭尺寸 Flanged Size GB/T9113 JB/T79 ASME16.5
檢查與實驗Test＆Inspection JB/T9092 API598
注：系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

主要零件材質

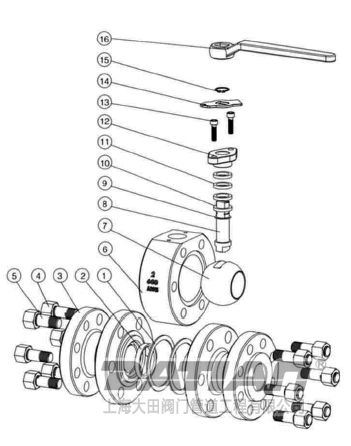

序號 零件名稱 材質 浮動式鍛鋼球閥結構圖
GB ASTM
1 側閥體 WCB A216-WCB
2 螺母 35 A194-2H
3 墊片 柔性石墨+不銹鋼 柔性石墨+不銹鋼
4 螺柱 35CrMoA A193-B7
5 閥體 WCB A216-WCB
6 閥座 PTFE PTFE
7 球體 25+ENP A105 + ENP
8 閥桿 1Cr13 A182-F6a
9 墊片 PTFE PTFE
10 填料 柔性石墨 柔性石墨
11 填料壓蓋 WCB A216-WCB
12 螺釘 35 A194-2H
13 定位片 Q235A 碳鋼
14 擋圈 65Mn AISI 1566
15 手柄 KT330-08 A47-667 235 10

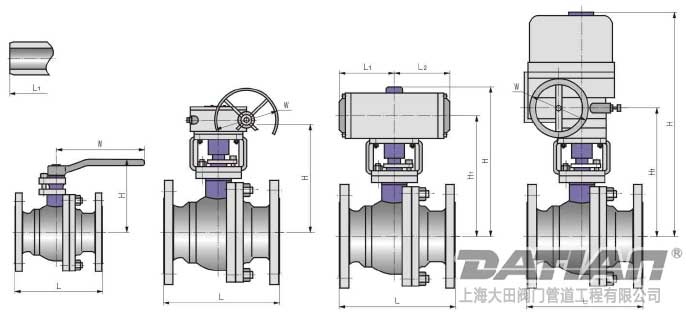

尺寸及重量 PN1.6MPa CLASS 150 10K(JIS)

浮動式鍛鋼球閥結構圖
PN1.6MPa CLASS 150 10K(JIS) 浮動式鍛鋼球閥
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
150LB法蘭 L 108 117 127 - 165 178 190 203 229 356 394 457 -
1.6MPa法蘭 L 130 140 150 165 180 200 200 250 280 320 360 400 -
10K(JIS)法蘭 L 108 117 127 - 165 178 190 203 229 365 394 457 533
對焊 L1 140 152 165 - 190 216 241 282 305 381 403 419 -
手動 H 73 78 86 - 102 130 142 191 200 226 242 285 -
W 130 130 160 - 180 230 400 400 460 750 750 900 -
Kg 3 4 6 - 12 15 19 22 46 65 85 127 -
渦輪蝸桿傳動 H - - - - - - - - - - 260 300 -
W - - - - - - - - - - 400 600 -
型號 - - - - - - - - - - A B -
Kg - - - - - - - - - - 110 175 -
氣動 H 203 234 242 - 326 354 366 415 485 607 623 742 -
H1 125 139 147 - 195 223 235 284 328 398 414 498 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型號 AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.1 6.3 8.1 - 14.1 16.6 38.0 42.1 53.0 93.5 105.2 207.8 -
電動 H - - - - - 432 443 454 493 574 646 678 -
H1 - - - - - 337 348 359 398 424 496 528 -
W - - - - - 190 190 190 190 400 400 400 -
型號 - - - - - Q60-1 Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 -
Kg - - - - - 23 25 60 75 97 162 226 -

浮動式鍛鋼球閥 Q(3、6、7、8、9)4（6）1F(Y、N、P)

浮動式鍛鋼球閥結構圖
浮動式鍛鋼球閥 Q(3、6、7、8、9)4（6）1F(Y、N、P)

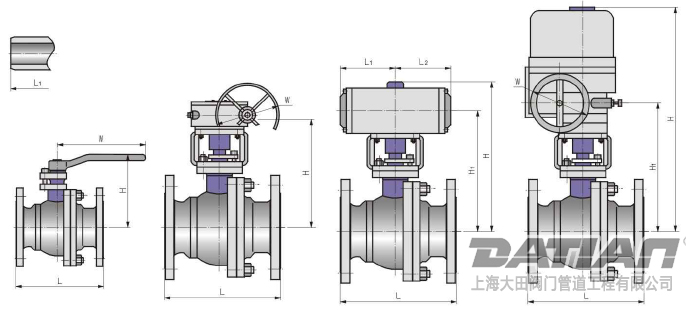

浮動式鍛鋼球閥 尺寸及重量 PN2.5MPa 4.0MPa CLASS300 20K(JIS)

DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
300LB法蘭 L 140 152 165 - 190 216 241 282 305 381 403 502 -
2.5MPa法蘭 L 130 140 150 165 180 200 220 250 320 400 400 550 -
4.0MPa法蘭 L 130 140 150 180 200 220 250 280 320 400 400 550 -
20K(JIS)法蘭 L 140 152 165 - 190 216 241 283 305 381 403 502 568
對焊 L1 140 152 165 - 190 216 241 282 305 381 403 502 -
手動 H 73 80 86 - 102 136 164 191 223 240 253 307 -
W 140 140 180 - 230 240 400 400 750 750 900 1000 -
Kg 4 6 6.8 - 11.2 18.3 32 38 78 85 102 125 -
渦輪蝸桿傳動 H - - - - - - - - - - 325 387 -
W - - - - - - - - - - 400 600 -
型號 - - - - - - - - - - A B -
Kg - - - - - - - - - - 148 196 -
氣動 H 204 236 242 - 326 359 388 415 508 621 675 824 -
H1 126 141 147 - 195 228 257 284 351 412 466 580 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型號 AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.2 6.4 8.5 - 16.9 20.9 42.5 52.7 77.9 107.0 130 220 -
電動 H           432 443 454 493 574 646 678 -
H1           337 348 395 398 424 496 528 -
W           190 190 190 190 400 400 400 -
型號           Q60-1 Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 -
Kg           23 35 60 75 100 170 245 -

浮動式鍛鋼球閥 Q(3、6、7、8、9)4（6）1F(Y、N、P)

浮動式鍛鋼球閥結構圖
浮動式鍛鋼球閥 Q(3、6、7、8、9)4（6）1F(Y、N、P)

尺寸及重量 PN2.5MPa 4.0MPa CLASS300 20K(JIS)

DN mm 15 20 25 32 40 50 65 80 100 125 150 200
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8
400LB法蘭 L 165 190 216 - 241 292 330 356 406(432) - - -
6.4MPa法蘭 L 165 190 216 229 241 292 330 356 432 508 559 660
10.0MPa法蘭 L 165 190 216 229 241 292 330 356 432 508 559 660
對焊 L1 165 190 216 - 241 292 330 356 406(432) - - -
手動 H 73 80 86 - 110 142 171 185 220 - - -
W 160 160 230 - 400 400 650 650 800 - - -
Kg 4.5 6.2 7.5 - 12.5 26.1 38 44 65 - - -
渦輪蝸桿傳動 H - - - - - - - 182 217 - - -
W - - - - - - - 280 400 - - -
型號 - - - - - - - O A - - -
Kg - - - - - - - 50 95 - - -
氣動 H 229 236 242 - 266 366 395 470 601 - - -
H1 134 141 147 - 171 235 264 313 392 - - -
L1 283 283 283 - 350 590 590 523 610 - - -
L2 136 181 181 - 181 257 257 287 378 - - -
型號 AG09 AG09 AG09   AG09 AG13 AG13 AG13 AW17 - - -
Kg 6.5 6.8 9.3 - 17.8 33.6 45.1 55.3 81.3 - - -
電動 H - - - - - 500 520 545 558 -- - -
H1 - - - - - 350 370 395 408 - - -
W - - - - - 190 1900 190 190 - - -
型號 - - - - - Q120-1 Q120-1 Q120-1 Q120-1 - - -
Kg - - - - - 26 41 72 92 - - -

( )內PN10.0MPa、 Class600尺寸
