概述

大田閥門生產銷售的QV47Y型電動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。 ZAJV電動V型球閥，由YXR、PSQ電動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。電動V型球閥V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。電動V型球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

電動V型球閥結構圖

特點

V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質；
蝸輪傳動V型切斷球閥還具有調節并可靠定位能力，流量特性為近百分比，可調范圍廣；
采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，適用壽命長。

主要零件材料

序號 NO	材料標準 零件名稱	材料牌號Stamdard
		碳鋼			不銹鋼
		GB		ASTM	GB	ASTM
01	雙頭螺母Stud	35CrMoA		A193-B7	1Cr17Ni2	A193-B8M
02	螺母Nut	45		A194-2H	OCr18Ni	A194-8M
03	底蓋Lower cover	25		A105	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
04	墊圈Gasket	氟橡膠；PTFE;金屬夾石墨Viton ; PTFE; Metel backed graphite
05	止推軸承Lover stem	金屬夾PTFEMetel backed graphite
06	下閥桿軸承	金屬夾
07	下閥桿Lover stem	2Cr13	A276-410		1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	F304/F316/F304L/F316L
08	球體Ball	ZG1Cr18Ni9Ti 滲氮	CF8滲氮		1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 滲氮	F304/F316/F304L/F316L 滲氮
09	閥體Body	WCB	A216-WCB		ZG1Cr18Ni9Ti/ZG1Cr18NI12Mo2TI	CF8/CF8M/CF3/CF3M
10	閥座O型圈 Seat”O”ring	氟橡膠Viton
11	閥座Seat	2Cr13滲氮	A276-410		1Cr18Ni9Ti 1Cr18Ni12Mo2Ti滲氮	F304/F316/F304L/F316L 滲氮
12	球閥鍵Body key	40Cr			1Cr17Ni2
13	上閥桿軸承 Stem bearing	PTFE;PPL
14	閥桿填料 Stem packing	石墨 Graphite
15	填料壓環 Packing ring	2Cr13	A276-410		1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 滲氮	F304/F316/ F304L/F316L
16	填料壓蓋 Stuffing gland	WCB	A216-WCB		ZG1Cr18Ni9Ti ZG1Cr18NI12Mo2TI	CF8/CF8M/ CF3/CF3M
17	螺釘Bolt	35CrMoA	A193-B7		1Cr17Ni2	A193-B8M
18	支架Yoke	WCB
19	上閥桿Stem	2Cr13	A276-410		1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	F304/F316/F304L/F316L
20	鍵Key	40Cr			1Cr17Ni2

法蘭連接V型球閥

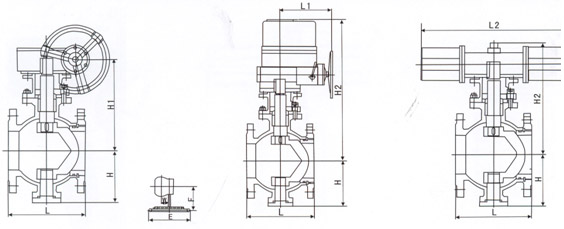

法蘭連接V型球閥結構圖

應用規范Note

設計、制造按GB/T12237
結構長度按GB12221-89
連接法蘭按JB/T79.1～79.4End
閥門檢查和實驗按GB/T13927
驅動方式：手動、氣動、電動

PN1.6MPa主要連接尺寸及重量

公稱通徑DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動 Manual operated	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	400	400	650	1050	1050	600	600	800	800	800
	Wt(kg)	12	16	22	35	58	74	205	322	460	864	1600
電動 Electro operated	H2	-	-	-	-	-	554	600	652	760	830	940
電動 Electro operated	L1	-	-	-	-	-	235	235	235	259	400	410
氣動 Pneumatic operated	H3	274	379	389	479	552	666	736	926	1059	1393	1538
氣動 Pneumatic operated	L2	270	405	405	576	576	776	776	776	1060	1360	1360

PN2.5MPa主要連接尺寸及重量

公稱通徑DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動 Manual operated	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	420	400	400
	W	230	400	400	650	1050	1050	600	600	800	800	800
	Wt(kg)	15	24	30	55	87	118	255	370	533	1030	2100
電動 Electro operated	H2	-	-	-	-	-	235	235	400	400	410	420
電動 Electro operated	L1	-	-	-	-	-	74	250	350	420	400	400
氣動 Pneumatic operated	H3	340	379	452	479	646	666	814	1002	1059	1205	1295
氣動 Pneumatic operated	L2	405	405	574	574	756	756	1060	1060	1060	1360	2840
