三段式高壓法蘭球閥

概述

大田閥門公司生產銷售的三段式高壓法蘭球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。此類球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用

應用

三段式高壓法蘭球閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

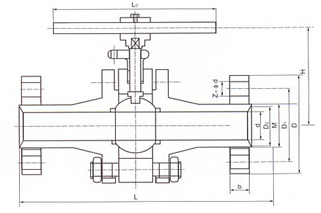

三段式高壓法蘭球閥結構圖

特點

  1. 流體阻力小，全通徑的球閥基本沒有流阻。
  2. 結構簡單、體積小、重量輕。
  3. 緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
  4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
  5. 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
  6. 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
  7. 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
  8. 由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

主要零件材料

型號 零件名稱
閥體 球體、閥桿 密封圈 填料
Q41F型碳鋼類 碳素銅鑄件或鍛件 2GrL3 增強聚四氟乙 聚四氟乙烯
Q41F型P類 鉻鎳鈦不銹鋼鑄件或鍛件 鉻鎳鈦不銹鋼
Q41F型R類 鉻鎳鉬鈦不銹鋼或鍛件 鉻鎳鉬鈦不銹鋼

主要尺寸

公稱壓力：PN6.0MPa、PN22.0MPaNominal pressure
公稱通DN/mm
Nominal Diameter		 尺寸/mm Dimensions
L D D1 D2 b Z-Φd M H L0
10 210 95 60 18 20 3-Φ18 M24×2 77 220
15 230 95 60 20 20 3-Φ18 M24×2 85 220
25 260 105 68 28 20 3-Φ18 M33×2 100 250
32 300 115 80 38 25 4-Φ18 M42×2 120 300
40 350 125 90 48 28 6-Φ26 M52×2 150 400
50 400 165 115 61 32 6-Φ26 M64×3 165 400
65 490 200 145 75 40 6-Φ29 M80×3 180 500
80 580 225 170 94 50 6-Φ33 M100×3 200 600
100 620 260 195 115 60 6-Φ36 M125×4 245 800
125 750 300 235 146 75 8-Φ39 M155×4 270 850
150 800 330 255 163 78 8-Φ42 M175×4 300 850
200 850 400 315 193 90 8-Φ48 M215×6 400 900
公稱壓力：PN32.0MPaNominal pressure
10 210 95 60 18 20 3-Φ18 M24×2 77 220
15 230 105 68 20 20 3-Φ18 M33×2 85 220
25 260 115 80 28 25 4-Φ18 M42×2 100 250
32 300 125 90 38 28 6-Φ26 M52×2 120 300
40 350 165 115 48 32 6-Φ26 M64×2 150 400
50 400 200 145 61 40 6-Φ29 M80×2 165 400
65 490 225 170 75 50 6-Φ33 M100×2 180 500
80 580 260 195 94 60 6-Φ36 M125×2 200 600
100 620 300 235 115 75 8-Φ39 M155×2 245 800
125 750 330 255 146 78 8-Φ42 M175×2 270 800
150 800 400 315 163 90 8-Φ48 M215×2 300 850
200 850 480 380 193 120 8-Φ60 M265×2 400 900

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的三段式高壓法蘭球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
