三片式承插焊球閥

概述

3PC•SW）Q61F-16/64(C,P,R)
大田閥門公司生產銷售的三片式承插焊球閥,是內螺紋球閥及對焊連接球閥分為整體式。三片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。 三片式球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。 三片式球閥設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

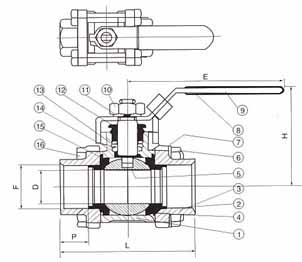

三片式承插焊球閥結構圖

應用規范

公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224·ANSIB16·25

主要用途

內螺紋球閥及焊接式球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

主要零件材料

序號NO. 零件名稱 材質
不銹鋼 碳鋼
1 閥體 不銹鋼CF8M 碳鋼WCB
2 密封圈 聚四氟乙稀PTFE 聚四氟乙烯
3 閥蓋 不銹鋼CF8M 碳鋼WCB
4 球體 不銹鋼SS316 不銹鋼SS304
5 閥桿 不銹鋼SS316 不銹鋼SS316
6 螺母 不銹鋼SS304 FCD45
7 墊圈 不銹鋼SS304 FCD45
8 手柄套 塑料Plastic 塑料
9 手柄 不銹鋼SS304 不銹鋼SS304
10 閥桿螺母 不銹鋼SS304 B7
11 墊圈 不銹鋼SS304 不銹鋼SS304
12 填料壓蓋螺母 不銹鋼SS304 FCD45
13 填料 聚四氟乙稀PTFE 聚四氟乙稀PTFE
14 止推墊圈 聚四氟乙稀PTFE 聚四氟乙稀PTFE
15 填料 聚四氟乙稀PTFE 聚四氟乙稀PTFE
16 螺栓Bolt 不銹鋼SS304 B8

主要尺寸 單位：mm

SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″
D 11.6 12.7 15 20 25 38 40 50 65 80 100
L 68 68 72 85 90 112 120 145 185 215 270
H 50 50 60 64 71 78 86 95 130 248 173
E 100 100 130 130 165 165 190 190 250 250 280
F 14.1 17.6 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2
P 10 10 10 13 13 16 16 18 18 20 20
重量WT（g） 400 405 640 890 1160 2940 2940 4865 7000 107000 19350

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的三片式承插焊球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
