大田閥門公司生產銷售的法蘭連接固定式鑄鋼球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
| 設計標準Design Standard | GB/T 12237 GB/T 19627 | API 6D |
|---|---|---|
| 結構長度Face to Face | GB/T 12221 | API 6D ASME B16.10 |
| 法蘭尺寸Flanged Size | GB/T 9113 JB/T 79 | ASME B16.5 ASME B16.47 |
| 檢查與實驗Test＆Inspection | JB/T 9092 GB/T 19627 | API 598 API 6D |
注： 1、系列閥門連接法蘭端尺寸可根據用戶要求設計制造
2、DN＞1000(40〞)閥門設計標準按《長輸管線閥門技術條件》
| 序號 No |
零件名稱 Part name |
材質 Material | |
|---|---|---|---|
| GB | ASTM | ||
| 1 | 左右體Bonnet | WCB | A216-WCB |
| 2 | 螺柱Bolt | 35CrMoA | A193-B7 |
| 3 | 螺母Nut | 35 | A194-2H |
| 4 | 底蓋 Bottom Cover |
25 | A105 |
| 5 | 墊片 Gasket |
柔性石墨+不銹鋼 Graphite + stainless steel |
柔性石墨+不銹鋼 Graphite + stainless steel |
| 6 | 下閥桿Stem | 1Cr13 | A182-F6a |
| 7 | O型圈〝O〞Ring | 氟橡膠Viton | 氟橡膠Viton |
| 8 | 墊片 Gasket |
柔性石墨+不銹鋼 Graphite + stainless steel |
柔性石墨+不銹鋼 Graphite + stainless steel |
| 9 | 閥體Body | WCB | A216-WCB |
| 10 | 排污堵頭 Blow down stopple |
25 | A105 |
| 11 | 注脂閥 Grease injection valve |
組合件 Assembled |
組合件 Assembled |
| 12 | 彈簧Spring | 60Si2Mn | InconelX-750 |
| 13 | O型圈〝O〞Ring | 氟橡膠Viton | 氟橡膠Viton |
| 14 | 閥座Seat | 25 | A105 |
| 15 | 密封圈 Sealing ring |
PTFE | PTFE |
| 16 | 球體Ball | WCB+ENP | A216-WCB+ENP |
| 17 | 上閥桿Stem | 1Cr13 | A182-F6a |
| 18 | 鍵Key | 45 | AISI C 1045 |
| 19 | 填料墊 Packing seat |
2Cr13 | A276-420 |
| 20 | 填料 Packing |
柔性石墨+不銹鋼 Graphite + stainless stee |
柔性石墨+不銹鋼 Graphite + stainless stee |
| 21 | O型圈〝O〞Ring | 氟橡膠Viton | 氟橡膠Viton |
| 22 | 墊片 Gasket |
柔性石墨+不銹鋼 Graphite + stainless stee |
柔性石墨+不銹鋼 Graphite + stainless stee |
| 23 | 閥蓋Cover | 25 | A105 |
| 24 | O型圈〝O〞Ring | 氟橡膠Viton | 氟橡膠Viton |
| 25 | 填料壓蓋Gland | WCB | A216-WCB |
| 26 | 支架Yoke | WCB | A216-WCB |
| 27 | 連接套Connection set | 45 | AISI C 1045 |
設計標準Design Standard |
GB/T 12237 GB/T 19627 | API 6D |
|---|---|---|
| 結構長度Face to Face | GB/T 12221 | API 6D ASME B16.10 |
| 法蘭尺寸Flanged Size | GB/T 9113 JB/T 79 | ASME B16.5 ASME B16.47 |
| 檢查與實驗 Test＆Inspection |
JB/T 9092 GB/T 19627 | API 598 API 6D |
注： 1、系列閥門連接法蘭端尺寸可根據用戶要求設計制造
2、DN＞1000(40〞)閥門設計標準按《長輸管線閥門技術條件》

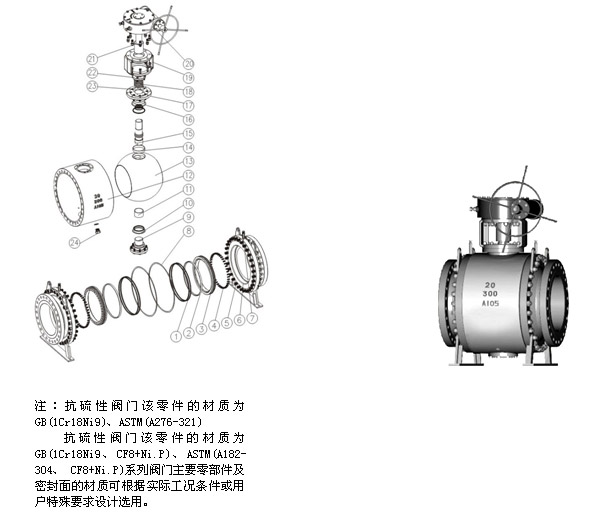

| 序號 No |
零件名稱 Part name |
材質 Material | |
|---|---|---|---|
| GB | ASTM | ||
| 1 | O型圈〝O〞Ring | 氟橡膠Viton | 氟橡膠Viton |
| 2 | 密封圈Sealing ring | PTFE | PTFE |
| 3 | 閥座Seat | 25 | A105 |
| 4 | 彈簧Spring | 60Si2Mn | InconelX-750 |
| 5 | 螺柱Bolt | 35CrMoA | A193-B7 |
| 6 | 左右體Bonnet | 25 | A105 |
| 7 | 注脂閥 Grease injection valve |
組合件 Assembled |
組合件 Assembled |
| 8 | 墊片 Gasket |
柔性石墨+不銹鋼 Graphite + stainless steel |
柔性石墨+不銹鋼 Graphite + stainless steel |
| 9 | 下閥桿Stem | 1Cr13 | A182-F6a |
| 10 | 墊片 Gasket |
柔性石墨+不銹鋼 Graphite + stainless steel |
柔性石墨+不銹鋼 Graphite + stainless steel |
| 11 | 襯套 Bushing |
PTFE＆錫青銅 PTFE＆Nikealium |
PTFE＆錫青銅 PTFE＆Nikealium |
| 12 | 閥體Body | 25 | A105 |
| 13 | 球體Ball | 25+ENP | A105+ENP |
| 14 | 襯套 Bushing |
PTFE＆錫青銅 PTFE＆Nikealium |
PTFE＆錫青銅 PTFE＆Nikealium |
| 15 | 上閥桿Stem | 1Cr13 | A182-F6a |
| 16 | 墊片 Gasket |
柔性石墨+不銹鋼 Graphite + stainless steel |
柔性石墨+不銹鋼 Graphite + stainless steel |
| 17 | 閥蓋Cover | 25 | A105 |
| 18 | 填料 Packing |
柔性石墨+不銹鋼 Graphite + stainless steel |
柔性石墨+不銹鋼 Graphite + stainless steel |
| 19 | 支架Yoke | WCB | A216-WCB |
| 20 | 驅動裝置 Driving |
組合件 Assembled |
組合件 Assembled |
| 21 | 連接套 Connection set |
45 | AISI C 1045 |
| 22 | 填料壓蓋Gland | WCB | A216-WCB |
| 23 | 定位銷Fitting pin | 1Cr13 | A276-410 |
| 24 | 排污堵頭 Blow down stopple |
25 | A105 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭連接固定式鑄鋼球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
