軌道球閥

軌道球閥 概述

大田閥門公司生產銷售的軌道球閥，又稱為彈性球閥，和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。上球球閥是近年來被廣泛采用的一種新型閥門。軌道球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

軌道球閥 結構特點

傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。

  1. 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
  2. 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
  3. 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
  4. 低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。
  5. 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
  6. 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

軌道球閥 技術規范

設計依據Design Standard GB ASME
結構長度 Face to Face JB/T7745 GB/T 12221 ASME B 16.10
連接法蘭Flanged Size GB/T 9113 JB/T 79 ASME B16.5 MSS SP44
對焊端 Butt welding End GB/T 12224 ASME B16.25
實驗和檢驗 Test and Inspection JB/T 9092 API 598

注：系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

軌道球閥 主要零件材質

序號

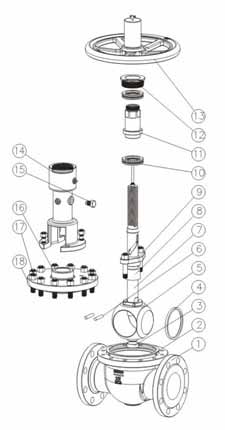

No		 零件名稱 材質 軌道球閥結構圖
GB ASTM
1 閥體 WCB A216-WCB
2 墊片 不銹鋼+柔性石墨 不銹鋼+柔性石墨
3 襯套 錫青銅+PTFE 錫青銅+PTFE
4 密封圈 PTFE、STEEL PTFE、STEEL
5 球體 WCB + H C r /STL WCB + H C r /STL
6 銷 1Cr13 A276-410
7 閥桿 1Cr13 A182-F6a
8 填料 柔性石墨 柔性石墨
9 填料壓蓋 WCB A276-WCB
10 軸承 組合件
11 閥桿螺母 ZA19-4 A439-D2C
12 壓蓋 35 ANSI C 1036
13 手輪 QT400-17 QT400-17
14 支架 WCB A276-WCB
15 定位銷 1Cr13 A276-410
16 閥蓋 WCB A276-WCB
17 螺母 35 A194-2H
18 螺柱 35CrMoA A193-B7

注：

  • 抗硫型閥門該零件的材質為GB(1Cr18Ni9)、ASTM(A276-321)
  • 抗硫型閥門該零件的材質為GB(1Cr18Ni9、CF8+Ni.P) ASTM (A182-304、 CF8+Ni.P)
  • 系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

軌道球閥(彈性球閥) QT(3、9)4(6)7F(H、Y)

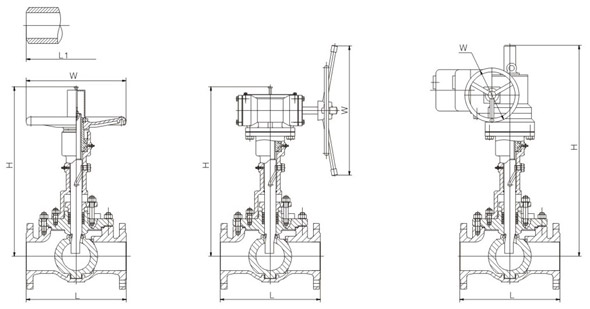

軌道球閥外形圖

尺寸及重量 PN1.6、2.5 MPa CLASS 150

公稱通徑 Class150 PN1.6、2.5 手動 蝸輪蝸桿傳動 電動
DN NPS L L1 L L1 H W Kg H W 蝸輪蝸桿裝置 Kg H W 電動裝置
Class150 PN1.6 PN2.5 Kg
15 1/2 108 - 130 140 310 180 16 - - - - 210 200 SMC-04 SMC-04 46
20 3/4 117 - 150 152 325 180 8 - - - - 225 200 SMC-04 SMC-04 48
25 1 127 - 160 165 345 200 12 420 200 O型（Type） 25 230 200 SMC-04 SMC-04 52
32 11/4 140 - 180 178 360 200 16 440 200 O型（Type） 29 290 500 SMC-03 SMC-03 58
40 11/2 165 190 200 190 380 200 19 455 200 O型（Type） 41 300 500 SMC-03 SMC-03 67
50 2 178 216 230 216 385 200 28 465 200 O型（Type） 56 570 460 ZA2-5 ZA2-5 70
65 21/2 190 241 290 241 393 300 43 480 200 O型（Type） 69 625 460 ZA2-5 ZA2-5 87
80 3 203 283 310 283 402 300 58 500 300 A型（Type） 85 760 460 ZA2-20 ZA2-20 102
100 4 229 305 350 305 510 300 75 510 300 A型（Type） 130 780 460 ZA2-20 ZA2-20 119
150 6 394 457 480 457 690 400 133 680 300 A型（Type） 207 850 460 ZA2-20 ZA2-30 200
200 8 457 521 600 521 785 500 225 820 400 B型（Type） 310 840 460 ZA2-30 ZA25-40 290
250 10 533 559 730 559 995 600 345 910 400 B型（Type） 496 960 460 ZA2-30 ZA2-30 410
300 12 610 635 850 635 1183 600 440 1090 400 B型（Type） 560 990 460 ZA3-60 ZA3-690 545
350 14 686 762 980 762 1254 650 775 1330 600 C型（Type） 895 1165 460 ZA3-60 ZA3-90 880
400 16 762 838 1100 838 1565 650 833 1380 600 C型（Type） 980 1385 460 ZA3-90 ZA3-120 973
450 18 864 914 1200 914 1637 700 1110 1450 800 D型（Type） 1280 1415 460 ZA4-120 ZA3-160 1250
500 20 914 991 1250 991 1705 700 1240 1840 800 D型（Type） 1400 1490 460 ZA4-240 ZA4-240 1380
600 24 1067 1143 1450 1143 1883 800 1673 1870 800 DA型（Type） 1820 1620 458 SMC-2 SMC-2 1851
700 28 1346 1346 1346 1346 2108 800 2600 2130 800 DA型（Type） 2950 1720 458 SMC-2 SMC-3 2800
800 32 1524 1524 1524 1524 - - 2820 - -   - 1825/1885   SMC-3 SMC-3 2930
900 36 1727 1727 1727 1727 - - 2950 - -   - 2250/2300   SMC-3 SMC-4 3150

軌道球閥(彈性球閥) Track Ball ValveQT(3、9)4(6)7F(H、Y)

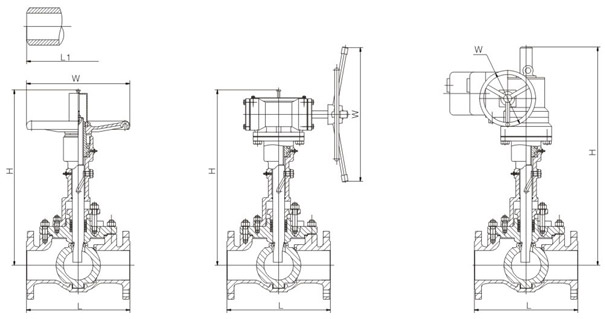

軌道球閥結構示意圖

尺寸及重量 PN4.0MPa CLASS 300

公稱通徑 Class300 PN4.0MPa 手動 蝸輪蝸桿傳動     電動
DN NPS L/L1 L L1 H W Kg H W 蝸輪蝸桿裝置 Kg H W 電動裝置 Kg
15 1/2 140 130 140 310 180 7 - - - - 215 200 SMC-04 47
20 3/4 152 150 152 325 180 9 - - - - 235 200 SMC-04 49
25 1 165 160 165 345 200 13 420 200 O型（Type） 25 250 500 SMC-03 53
32 11/4 178 180 178 360 200 18 440 200 O型（Type） 32 300 305 SMC-00 60
40 11/2 190 200 190 380 200 28 455 200 O型（Type） 40 305 305 SMC-00 70
50 2 216 230 216 385 200 30 465 200 O型（Type） 55 585 460 ZA2-10 72
65 21/2 241 290 241 393 300 45 480 300 A型（Type） 70 650 460 ZA2-10 89
80 3 283 310 283 402 300 66 500 300 A型（Type） 85 775 460 ZA2-20 110
100 4 305 350 305 510 300 78 510 300 A型（Type） 105 795 460 ZA2-20 122
150 6 403/457 480 457 690 400 152 680 400 B型（Type） 185 895 460 ZA25-40 217
200 8 502/521 600 521 785 500 230 820 400 B型（Type） 280 900 460 ZA3-30 295
250 10 568/559 730 559 995 600 375 910 400 B型（Type） 410 973 460 ZA25-40 440
300 12   850 635 1183 600 446 1090 600 C型（Type） 480 1135 460 ZA3-90 551
350 14   980 762 1254 650 795 1370 600 C型（Type） 850 1302 460 ZA3-120 900
400 16 762 1100 838 1565 650 950 1430 600 C型（Type） 1020 1514 460 ZA4160 1090
450 18 864 1200 914 1637 700 1130 1450 800 D型（Type） 1210 1534 460 ZA4-240 1270
500 20 914 1250 991 1705 700 1270 1840 800 D型（Type） 1350 1625 458 SMC-2 1410
600 24 1067 1450 1143 1883 800 1713 1870 800 DA型（Type） 1780 1686 458 SMC-2 1881
700 28 1346 1346 1346 2108 800 2650 2130 800 DA型（Type） 2550 1780 610 SMC-3 2830
800 32 1524 1524 1524 - - 2720 - - - - 1940 610 SMC-4 2950
900 36 1727 1727 1727 - - 2850 - - - - 2320 610 SMC-4 3100

軌道球閥(彈性球閥) QT(3、9)4(6) 7F(H、Y)

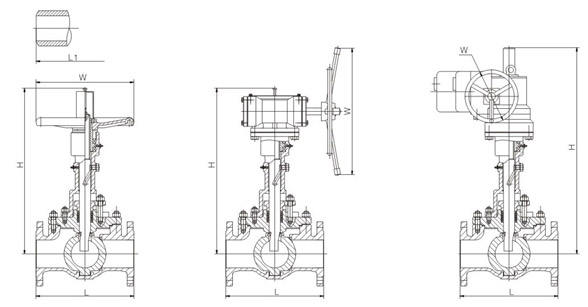

軌道球閥結構示意圖

尺寸及重量 PN6.4MPa CLASS 400

公稱通徑 L L1 手動 蝸輪蝸桿傳動 電動
DN NPS H W Kg H W 蝸輪蝸桿 裝置 Kg H W 電動裝置 Kg
15 1/2 165 165 320 200 8 390 200 O型（Type） 25 215 500 SMC-03 48
20 3/4 190 190 340 200 11 415 200 O型（Type） 30 240 500 SMC-03 51
25 1 216 216 360 200 16 435 200 O型（Type） 45 250 500 SMC-03 56
32 11/4 229 229 370 250 21 455 200 O型（Type） 50 300 305 SMC-00 61
40 11/2 241 241 395 300 33 465 200 O型（Type） 62 305 305 SMC-00 73
50 2 292 292 430 300 36 501 200 A型（Type） 68 585 460 ZA2-10 78
65 21/2 330 330 465 400 54 535 300 A型（Type） 85 650 460 ZA2-20 96
80 3 356 356 515 500 79 575 300 A型（Type） 98 775 460 ZA2-20 123
100 4 406 406 572 600 80 625 400 B型（Type） 112 800 460 ZA2-30 124
150 6 495 495 773 600 174 790 400 B型（Type） 215 895 460 ZA25-40 239
200 8 597 597 967 650 222 900 400 B型（Type） 360 900 460 ZA25-40 387
250 10 673 673 1225 650 323 1090 600 C型（Type） 425 970 460 ZA3-60 525
300 12 762 762 1350 700 435 1350 600 C型（Type） 580 1135 460 ZA3-120 675
350 14 826 826 1490 700 954 1490 600 C型（Type） 975 1305 460 ZA3-120 1094
400 16 902 902 1590 750 1140 1640 800 D型（Type） 1280 1515 460 ZA4-240 1316
450 18 978 978 1720 750 1355 1740 800 D型（Type） 1420 1585 460 ZA4-240 1534
500 20 1054 1054 1805 800 1524 1930 800 DA型（Type） 1690 1625 610 SMC-3 1740
600 24 1232 1232 1945 800 2055 2005 800 DA型（Type） 2150 1710 610 SMC-3 2225
700 28 1397 1397 2180 800 2740 2180 800 DB型（Type） 2880 1815 610 SMC-3 2950
800 32 1651 1651 - - 2880 - - - - 1975 610 SMC-4 3120
900 36 1880 1880 - - 3100 - - - - 2370 610 SMC-4 3350

軌道球閥(彈性球閥) QT(3、9)4(6)7F(H、Y)

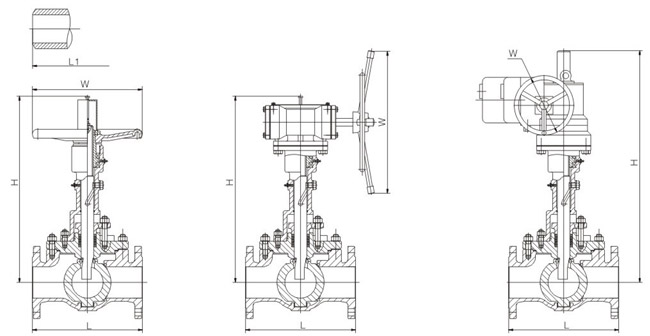

軌道球閥結構示意圖

尺寸及重量 PN10.0MPa CLASS 600

公稱通徑 L L1 手動 蝸輪蝸桿傳動 電動
DN NPS H W Kg H W 蝸輪蝸桿裝置 Kg H W 電動裝置 Kg
15 1/2 165 165 320 200 10 390 200 O型（Type） 25 230 500 SMC-03 50
20 3/4 190 190 340 200 13 415 200 O型（Type） 35 250 500 SMC-03 53
25 1 216 216 360 200 26 435 200 O型（Type） 48 300 305 SMC-00 66
32 11/4 229 229 370 250 28 455 200 O型（Type） 59 305 305 SMC-0 70
40 11/2 241 241 395 300 52 465 200 O型（Type） 76 585 305 SMC-0 94
50 2 292 292 430 300 60 501 300 A型（Type） 85 650 460 ZA2-20 104
65 21/2 330 330 465 400 86 535 300 A型（Type） 115 725 460 ZA2-20 130
80 3 356 356 515 500 103 575 300 A型（Type） 127 800 460 ZA2-30 147
100 4 432 432 572 600 110 625 400 B型（Type） 148 835 460 ZA2-30 175
150 6 559 559 773 600 287 790 400 B型（Type） 325 895 460 ZA3-60 392
200 8 660 660 967 650 520 900 400 B型（Type） 602 900 460 ZA2-60 625
250 10 787 787 1225 650 770 1090 600 C型（Type） 890 970 460 ZA3-90 910
300 12 838 838 1350 700 910 1350 600 C型（Type） 980 1135 460 ZA4-160 1090
350 14 889 889 1490 700 1045 1490 600 C型（Type） 1180 1305 460 ZA34-160 1225
400 16 991 991 1590 750 1880 1640 800 D型（Type） 1980 1515 460 ZA4-240 2060
450 18 1092 1092 1720 750 2050 1740 800 D型（Type） 2090 1585 458 SMC-2 2150
500 20 1194 1194 1805 800 2230 1930 800 DA型（Type） 2320 1625 610 SMC-3 2420
600 24 1397 1397 1945 800 2560 2005 800 DA型（Type） 2680 1710 610 SMC-3 2710
700 28 1549 1549 2180 800 2910 2180 800 DB型（Type） 3150 1815 610 SMC-4 3120
800 32 1778 1778 - - 3050 - - - - 1975 610 SMC-4 3300
900 36 2083 2083 - - 3300 - - - - 2370 610 SMC-4 3480

軌道球閥(彈性球閥) QT(3、9)4(6)7F(H、Y)

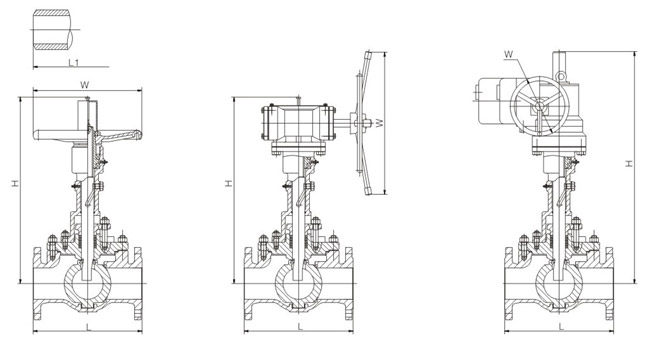

軌道球閥結構示意圖

尺寸及重量 PN15.0MPa CLASS 900

公稱通徑 L L1 手動 蝸輪蝸桿傳動 電動
DN NPS H W Kg H W 蝸輪蝸桿
裝置		 Kg H W 電動裝置 Kg
25 1 254 254 387 250 13 435 200 O型（Type） 45 300 305 SMC-00 66
32 11/4 279 279 400 250 26 490 200 O型（Type） 68 305 305 SMC-0 80
40 11/2 305 305 457 250 63 505 200 O型（Type） 95 585 305 SMC-0 103
50 2 368 368 480 300 74 560 300 A型（Type） 102 650 460 ZA2-20 116
65 21/2 419 419 500 300 108 590 300 A型（Type） 127 775 460 ZA2-20 152
80 3 381 381 560 360 129 610 300 A型（Type） 146 800 460 ZA2-30 173
100 4 457 457 575 400 138 690 400 B型（Type） 182 835 460 ZA2-30 200
150 6 610 610 780 450 372 705 400 B型（Type） 415 895 460 ZA3-60 478
200 8 737 737 980 500 650 930 600 C型（Type） 720 900 460 ZA2-60 790
250 10 838 838 1170 550 960 1130 600 C型（Type） 1020 920 460 ZA3-90 1143
300 12 965 965 1330 550 1021 1330 800 D型（Type） 1120 1135 460 ZA4-160 1200
350 14 1029 1029 1520 600 1250 1480 800 D型（Type） 1370 1305 460 ZA34-160 1430
400 16 1130 1130 1730 650 1430 1710 800 DA型（Type） 1510 1585 460 ZA4-240 1610
450 18 1219 1219 1840 700 1625 1920 800 DA型（Type） 1720 1625 456 SMC-2 1790
500 20 1321 1321 1920 800 1750 2080 800 DB型（Type） 1890 1710 610 SMC-3 1940

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的軌道球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
