KD741自動保壓液控緩閉止回蝶閥

特點

KD741自動保壓液控緩閉止回蝶閥 是目前用于水輪機進口處的關鍵控制設備，具有良好的密封、調節性能，該閥是本公司近年研制開發的新產品，通過對多種國內外同類產品進行認真考察與研究，創造了獨具特色的以三偏心為基本結構型式的液控蝶閥，經實地應用，操作系統運行良好，本蝶閥除了具有三偏心結構優點外還具備以下明顯優勢與特色。

  1. 本閥的驅動系統為中同壓兩級驅動裝置，該裝置體積小而蝶閥啟閉速度的調控范圍大，初開啟段為高壓小流量控制，使蝶閥開啟瞬間狀態平緩，無劇烈波動，完全消除系統內的水錘隱患，然后將切入較快的轉動角速度，液壓缸將以設定的理想推力與速度將蝶板平穩打開。
  2. 本蝶閥的安裝位置通常為橫向臥式，蝶板偏離位置的合理擺放可使蝶板充分利用管道內的動水力矩驅動蝶板的順利關閉，本閥的安裝位置將體現動水力矩與重錘力矩的共同作用效果，隨著關閉轉角的逐步完成，動水力矩將趨于減小，重錘力矩將使關閉瞬間變的緩慢而平穩，從而嚴格杜絕了水錘現象的發生，零泄漏的密封效果將在這一合理嚴密的控制系統中得以可靠實現。
  3. 本閥的電液控制系統具有遠程控制功能，蝶板任意速度的開啟與關閉以及任意位置的鎖定均可通過設計合理的各類液壓控制閥輕松實現。
  4. 本閥配有手動油泵，在系統因故而斷電時仍可正常關閉或打開蝶閥。

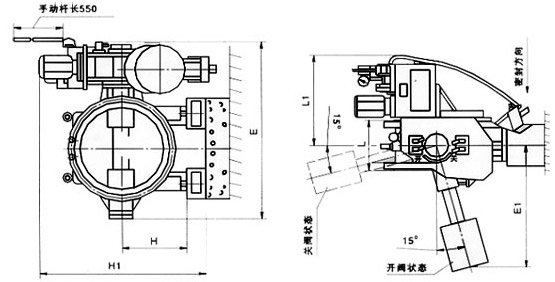

結構示意圖

KD741自動保壓液控緩閉止回蝶閥



性能

型號 公稱壓力（MPa） 實驗壓（MPa） 適用溫度（℃） 適用介質
殼體實驗 密封試驗
KD741H-6C 0.6 0.9 0.66 ≤65 水
KD741H-10C 1.0 1.5 1.1



項目 公稱通徑
DN≤1000 DN≥1400
開閥時間（S） 10~60可調 15~60可調
關閥時間(S) 快關 1.2~25可調 2~30可調
慢關 2~60可調 4~60可調
關閥角度（°） 快關 60°±10°
慢關 25°±10°



主要零件材料

名稱
型號		 閥體 蝶板 蝶板密封圈 閥桿 閥座 填料
DX7K41H-6/10 Z 灰鑄鐵 球墨鑄鐵 丁腈橡膠 鉻不銹鋼 銅合金 O型橡膠圈
DX7K41H-6/10 C 碳鋼 碳鋼 不銹鋼 鉻不銹鋼 不銹鋼 柔性石墨

主要外形尺寸及重量

公稱通徑 主要外形尺寸 重量
L L1 E E1 H H1
500 350 800 1442 920 420 1100 1500
600 390 800 1634 1200 440 1500 1800
700 430 800 1728 1200 500 1200 2000
800 470 800 2000 1200 510 1210 2500
900 510 800 2130 1200 570 1270 3000
1000 550 800 2410 1300 620 1620 3000
1200 630 800 2600 1355 710 1710 4200
1400 710 800 2825 1355 820 1820 4900
1600 790 890 3141 1355 920 1920 5900
1800 870 890 3423 1760 1035 2035 6300
2000 950 890 3623 1860 1150 2140 6170
