彈性座封偏心旋塞閥

概述

彈性座封偏心旋塞閥是本司引進國際最新的設計理念和工藝技術，自行研發生產的新型旋塞閥。彈性座封偏心旋塞閥的彈性座封結構，克服了傳統旋塞閥密封性能差且易銹蝕的缺陷，獨具的編心密封設計，較傳統旋塞閥大大降低了操作扭矩，且最大限度地減少了密封面的磨損，延長了閥門使用壽命。矩形直通流產，水頭損失小，流量調節線性佳。其優異的密封性和耐蝕性、理想的操作性能和長久的使用壽命，彈性座封偏心旋塞閥適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用。

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

彈性座封偏心旋塞閥結構示意圖

技術參數

  • 公稱通徑DN：50～800mm
  • 公稱壓力PN：1.0MPa
  • 工作溫度：0～70℃
  • 強度試驗壓力：1.5MPa
  • 密封試驗壓力：1.1MPa
  • 適用介質：污水、原水、清水、空氣、油（MBR）
  • 驅動方式：把手式、傳動帽式、電動、氣動

主要零部件材料

閥體、閥蓋、壓蓋 旋塞 閥座 軸承 V型密封圈
球墨鑄鐵 球墨鑄鐵外包NBR或EPOM 純鎳、不銹鋼或特種材料 青銅或黃銅 NBR

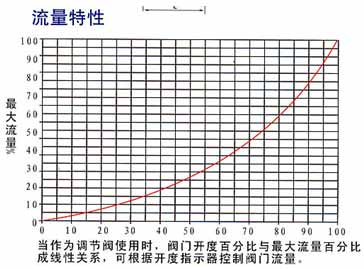

彈性座封偏心旋塞閥流量特性圖

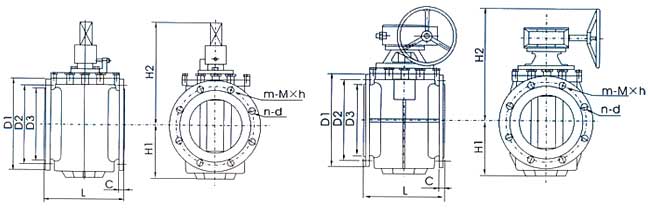

主要外形連接尺寸

DN D1 D2 D3 C n-d m-M×n L H1 H2
PLVL型 PLVS型 PLVG型 PLVE型 PLVP型
50 165 125 99 19 4-Φ19 - 178 84 143 225 265 315 265
65 185 145 118 19 4-Φ19 - 190 93 143 225 265 315 265
80 200 160 132 19 4-Φ19 4-M16通孔 203 109 174 225 312 373 340
100 220 180 156 19 8-Φ19 - 229 128 174 225 312 373 340
125 250 210 184 19 8-Φ19 - 254 128 174 225 312 373 340
150 285 240 211 21 4-Φ23 4-M20 通孔 267 165 - - 444 481 488
200 340 295 266 21 4-Φ23 4-M20 通孔 292 198 - - 464 508 558
250 395 350 319 24 8-Φ23 4-M20深30 330 249 - - 527 630 729
300 445 400 370 25 8-Φ23 4-M20深30 356 290 - - 710 666 798
350 505 460 429 26 12-Φ23 4-M20深30 432 330 - - 723 767 -
400 565 515 480 28 12-Φ29 4-M24深36 450 355 - - 749 881 -
450 615 565 530 28 16-Φ28 4-M24深36 450 355 - - 749 881 -
500 670 620 582 29 12-Φ28 8-M24深36 660 427 - - 903 1015 -
600 780 725 682 30 12-Φ31 8-M27深40 762 567 - - 1015 1202 -
700 895 840 794 32.5 16-Φ31 8-M27深40 865 633 - - 1393 1351 -
800 1015 950 901 35 16-Φ34 8-M30深45 965 633 - - 1393 1351 -

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的彈性座封偏心旋塞閥 性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
