100D定水位閥

結構及用途

100D定水位閥用于水池或水塔的自動供水系統，當液面水位達到設定高度時閥門通過相關結構將信號傳遞給水泵，水泵停止供水，當液面低于設定位置時水泵自動啟動供水，有效防止停泵產生水錘，避免管路產生過高壓力，該閥控制靈敏，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠，使用壽命長。

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

100D定水位閥結構示意圖

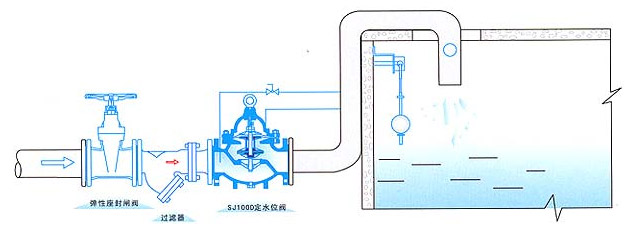

安裝示意圖

100D定水位閥安裝示意圖

主要外形及連接尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800
L 180 180 180 203 203 216 241 292 330 356 495 622 698 787 914 978 978 1295 1448 1956
PN10 D 105 110 135 145 160 180 195 215 245 280 335 390 440 500 565 615 670 780 895 1010
D1 75 85 100 110 125 145 160 180 210 240 295 350 400 460 515 565 620 725 840 950
PN16 D 105 110 135 145 160 180 195 215 245 280 335 405 460 520 580 640 705 840 910 1020
D1 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950
PN25 D 105 110 135 145 160 180 195 230 270 300 360 425 485 550 610 660 730 840 955 1070
D1 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550 600 660 770 875 990
H 212 212 212 265 265 310 250 460 520 570 695 780 905 1025 1080 1030 1135 1270 1460 1640
H1 179 179 179 210 210 215 245 305 365 415 510 560 658 696 735 610 665 725 865 975

注：安裝示意圖中彈性座封閘閥或蝶閥任選，建議≥DN350選蝶閥。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的100D定水位閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
