氧氣專用截止閥

概述

氧氣專用截止閥是氧氣管網專用閥門的一種，它除了具有普通截止閥功能外還具有阻燃性好、導電性能好、傳熱快、結構緊湊、防油、安全可靠等特點。
氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。禁油處理使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。

壓力試驗

公稱壓力 強度試驗 水密封試驗 上密封試驗 氣密封試驗
2.5 3.8 2.8 2.8 0.6
4.0 6.0 4.4 4.4

主要零件材料及性能

體蓋 閥桿 閥瓣 密封面 墊片 填料 工作溫度 適用介質
1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 本體材質 PTFE PTFE 常溫 氧氣
ZCrZn16Si4

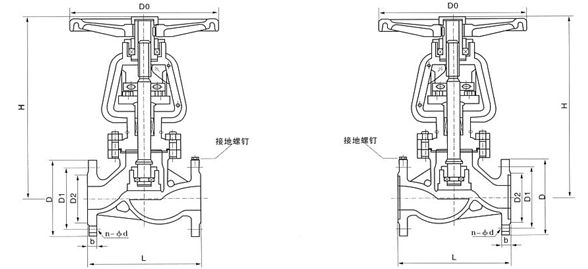

規格主要尺寸

1.6MPa DN L D D1 D2 b n-Φd H Do
凸面法蘭 RF
JY41W-16P
JY41W-16T
JY41Y-16P
JY41Y-16T		 25 160 115 85 65 14 4-Φ14 305 160
32 180 135 100 78 16 4-Φ18 316 160
40 200 145 110 85 16 4-Φ18 328 180
50 230 160 125 100 16 4-Φ18 356 200
65 290 180 145 125 18 4-Φ18 389 280
80 310 195 160 135 20 8-Φ18 400 280
100 350 215 180 155 20 8-Φ18 460 320
125 400 245 210 185 22 8-Φ18 528 320
150 480 280 240 210 24 8-Φ23 668 450
200 600 335 295 265 26 26-Φ23 795 500
250 650 405 355 320 30 30-Φ25 910 560
300 750 460 410 375 30 30-Φ25 1200 640
350 850 520 470 435 34 34-Φ25 1200 720
400 950 580 525 485 36 36-Φ30 1560 800

PN2.5MPa-4.0MPa

氧氣專用截止閥



規格主要尺寸

2.5MPa DN L D D1 D2 b n-Φd H DO
25 160 115 85 65 16 4-Φ14 305 160
凸面法蘭 RF
JY41W-25P
JY41W-16T
HY41Y-16P
JY41Y-16T		 32 180 135 100 78 18 4-Φ18 316 160
40 200 145 110 85 18 4-Φ18 328 180
50 230 160 125 100 20 4-Φ18 356 200
65 290 180 145 120 22 8-Φ18 389 280
80 310 195 160 135 22 8-Φ18 400 280
100 350 230 190 160 24 8-Φ23 460 320
125 400 270 220 188 28 8-Φ25 538 320
150 480 300 250 218 30 8-Φ25 668 450
200 600 360 310 278 34 12-Φ25 795 500
250 650 425 370 332 36 12-Φ30 910 560
300 750 485 430 390 40 16-Φ30 1200 640
350 850 550 490 448 44 16-Φ34 1290 720
400 950 610 550 505 48 16-Φ34 1560 800
4.0MPa 25 160 115 85 65 16 4-Φ14 305 160
凸面法蘭 RF
JY41W-40P
JY41W-40T
HY41Y-40P
JY41Y-40T		 32 180 135 100 78 18 4-Φ18 316 160
40 200 145 110 85 18 4-Φ18 328 180
50 230 160 125 100 20 4-Φ18 356 200
65 290 180 145 120 22 8-Φ18 389 280
80 310 195 160 135 22 8-Φ18 400 280
100 350 230 190 160 24 8-Φ23 460 320
125 400 270 220 188 28 8-Φ25 538 320
150 480 300 250 218 30 8-Φ25 668 450
200 600 375 320 282 38 12-Φ30 795 500
250 650 445 385 345 42 12-Φ34 910 560
300 750 510 450 408 46 16-Φ34 1200 640
350 850 570 510 465 52 16-Φ34 1290 720
400 950 655 585 535 58 16-Φ41 1560 800

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氧氣專用截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
