高溫高壓電站截止閥

用途

高溫高壓電站截止閥可以根據不同的壓力,不同的溫度,采用特殊的結構和相應的密封,試壓采用工作壓力的1.5倍試壓,確保閥門在工作壓力的狀態下不會發生泄漏,同時保證在相應的溫度下,密封不會發生變形,不會發生密封不嚴的現像。焊接式電站截止閥,是電力,電氣,機電設備工程,電控設備工程中應用最多的閥門之一,由于其安裝方便,制造合理,經濟簡單,所以大量使用在電力工程等管道中,本公司生產的J61H/Y型，外表美觀，密封性能好，耐壓高，拆裝維護方便，深得廣大新老客戶的好評。

主要特點

  • 閥門與管路連接采用焊接式結構。
  • 密封面不易磨損、擦傷，密封性能好，壽命長。
  • 結構緊湊，啟閉性好、高度小、維修方便。
  • 適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

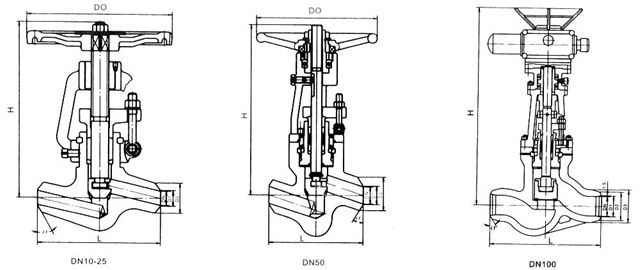

高溫高壓電站截止閥結構圖

主要性能和使用范圍

產品型號 公稱壓力PN（MPa） 試驗壓力（MPa） 工作壓力（MPa） 工作溫度 適用介質
殼體強工 密封 P45 P55 P57
J61H/Y-100 10 15 11       ≤450 水、蒸汽、油品
J61H/Y-200 20 30 22
J61H/Y-250 25 38 28
J61H/Y-320 32 48 36
J61Y-P54/100V   30 22 10     ≤540 蒸汽
J61Y-P54/140V   38 28 14
J61Y-P54/170V   48 36 17
J61Y-P55/100V   38 28   10   ≤555
J61Y-P55/140V   48 36   14
J61Y-P55/170V   53 39   17
J61Y-P57/100V   48 36     10 ≤570
J61Y-P57/140V   55 40     14
J61Y-P57/170V   60 44     17

主要零件材料

零件名稱 閥門 閥蓋 閥桿 閥瓣 密封面 填料 閥桿螺母 手輪 緊固件
J61H型 25 WCB 25 40Cr 鉻不銹鋼 鉻鉬鋁鋼氨化 鉻不銹鋼 鉻不銹鋼 柔性石墨 鋁青銅 可鍛鑄鐵 優質碳鋼 鉻鉬鋼
J61Y型 25 WCB 25 40Cr 鉻不銹鋼 鉻鉬鋁鋼氨化 25 硬質合金 優質碳鋼 鉻鉬鋼
J61Y-P54型 ZG20CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬質合金 鉻鉬鋼
J61Y-P55型 ZG15CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬質合金 鉻鉬鋼
J61Y-P57型 ZG15CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬質合金 鉻鉬鋼

高溫高壓電站截止閥J61Y H-100、200、250、320

54 54 54 H61Y-P55/100V、P55/140V、P56/170V 57 57 57
高溫高壓電站截止閥結構圖

主要尺寸及重量

主要尺寸DN（mm） 主要尺寸及連接尺寸 重量
L D1 D2 D3 a H D0
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V
10 120 12 25 - 40° 185 140 2.8
15 170 17 36 - 40° 247 200 7.5
20 170 22 42 - 40° 248 200 9
25 170 26 42 - 40° 248 240 9.5
32 170 31 44 - 40° 248.5 280 15
50（1） 250 50 82 - 32° 450 320 60
50（2） 320 50 82 - 32° 450 320 64
65 430 69 100 110 32° 669 400 74
80 470 84 108 130 32° 669 450 112.5
100 560 107 144 165 32 755 500 178.5
注：DN50為兩種結構長度
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
10 120 12 28 - 40° 189 140 3
15 170 17 40 - 40° 250 200 9
20 170 22 46 - 40° 252 200 11
25 170 26 46 - 40° 254 240 13
32 170 31 49 - 40° 254 280 17
50（1） 250 50 90 - 32° 453 320 68
50（2） 320 50 90 - 32° 455 320 72
65 430 69 104 115 32° 630 400 83
80 470 84 110 140 32° 672 450 118
100 560 107 148 170 32° 761 500 185

高溫高壓電動電站截止閥 J961H Y-100、200、250、320

J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V

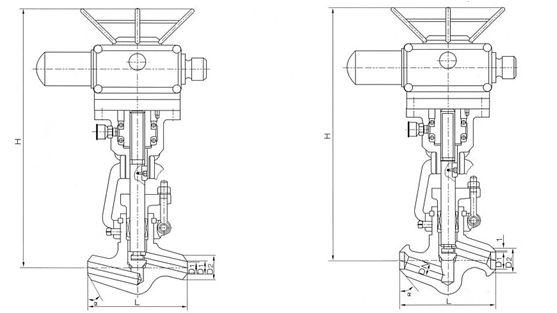

高溫高壓電動電站截止閥結構圖

主要性能規范和使用范圍

產品型號 公稱壓力 PN/MPa 試驗壓力/MPa 工作壓力/MPa 工作溫度℃ 適用介質

J961H Y-100 10 15 11 / / / ≤450 水、蒸汽、油品
J961H Y-200 20 30 22 / / /
J961H Y-250 25 38 28 / / /
J961H Y-320 32 48 36 / / /
J961Y-P54/100V / 30 22 10 / / ≤540 蒸汽
J961Y-P54/140V / 38 28 14 / /
J961Y-P54/170V / 48 36 17 / /
J961Y-P55/100V / 38 28 / 10 / ≤555
J961Y-P55/140V / 48 36 / 14 /
J961Y-P55/170V / 53 39 / 17 /
J961Y-P57/100V / 48 36 / / 10 ≤570
J961Y-P57/140V / 55 40 / / 14
J961Y-P57/170V / 60 44 / / 17

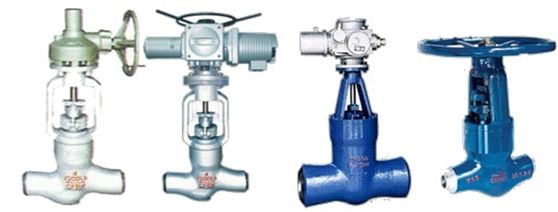

高溫高壓電站截止閥相關產品
